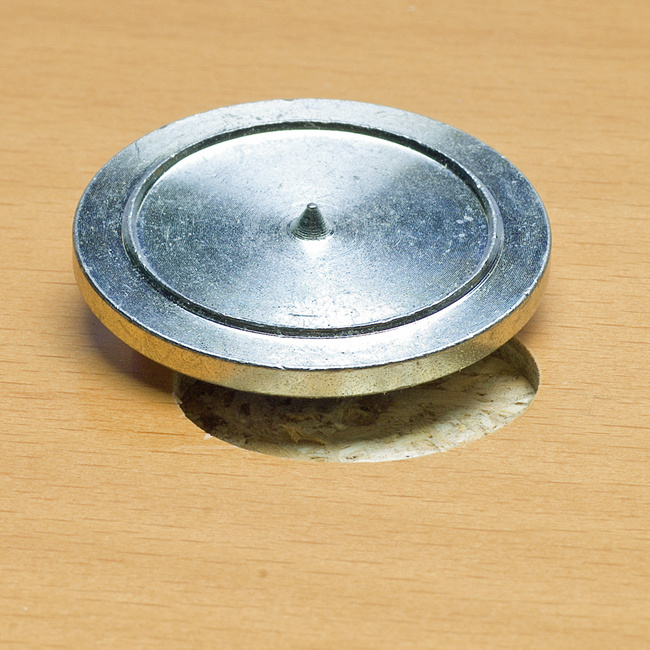

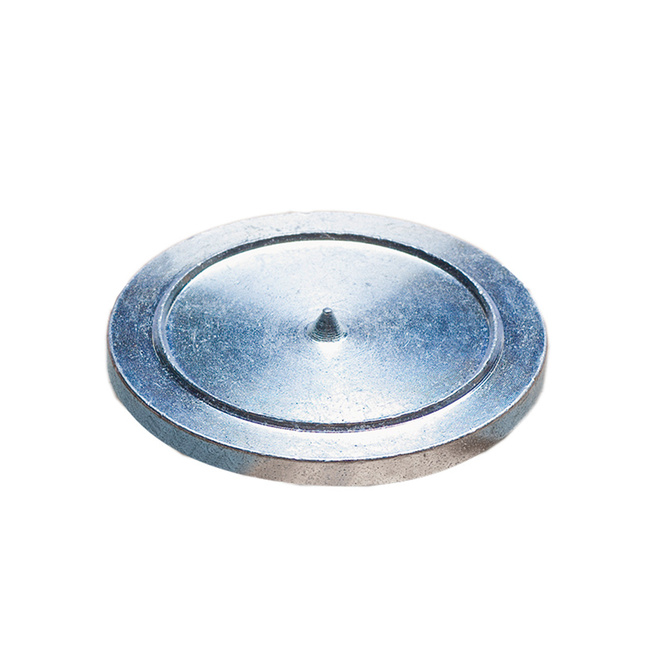

Znacznik, punktor do złączy DUO 30
Znacznik, punktor do złączy DUO 30
Symbol
K071
Marka
Opis produktu
Precyzyjne narzędzie do oznaczania (odciśnięcia) pozycji drugiego gniazda złącza DUO30. Zapewnia idealne dopasowanie elementów bez konieczności pomiaru, eliminując błędy montażowe i przyspieszając proces instalacji. Złącze DUO30 występuje w dwóch wariantach: mL (z tolerancją boczną ±1.7 mm) oraz oL (bez tolerancji bocznej). Znacznik jest szczególnie przydatny przy stosowaniu wersji oL, gdzie precyzja montażu jest kluczowa.
Jak to działa?
- Wywierć pierwsze gniazdo o głębokości 3 mm przy pomocy dedykowanego szablonu i wiertła Ø30 mm.
- Przy pomocy punktora oznacz miejsce gniazda w drugim elemencie.
- Wywierć gniazdo pod drugą część złączki.
- Nawierć otwory pod wkręty przy pomocy dedykowane wskaźnika.
- Umieść złącze w gnieździe i przykręć wkrętami 3.5 x 16 mm.
Zakres dostawy
- 1x znacznik pod złącze DUO30.
Dane techniczne
