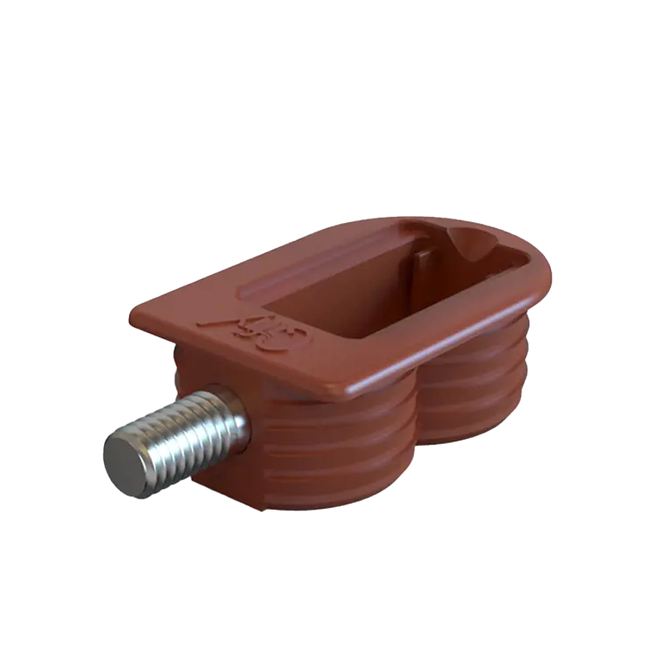

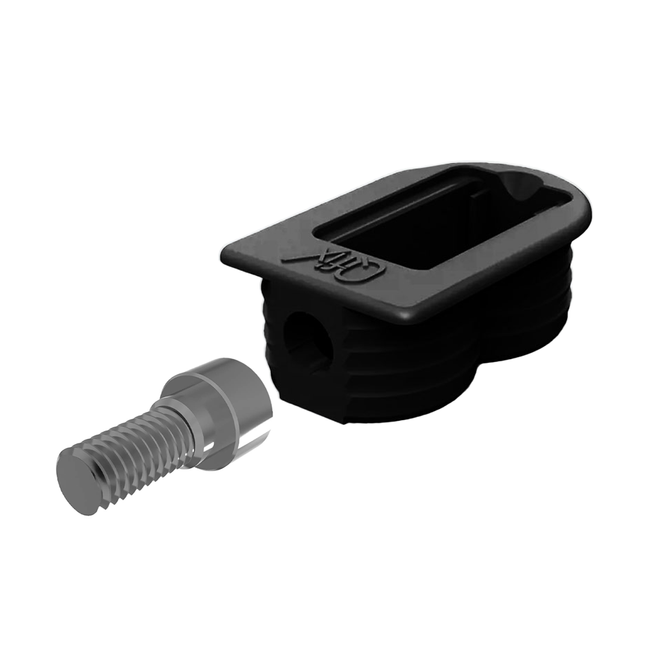

Śrubowe złącze meblowe QFIX do płyt od 16mm + śruba 6x11mm HEX

QFIX to śrubowe złącze meblowe do łączenia korpusów z płyt o grubości od 16 mm. Idealnie nadaje się do połączeń narożnikowych i do przegród środkowych. Obróbka gniazda pod złącze QFIX odbywa się tylko i wyłącznie na powierzchni elementu – do jego wykonania wystarczy 3-osiowe CNC.

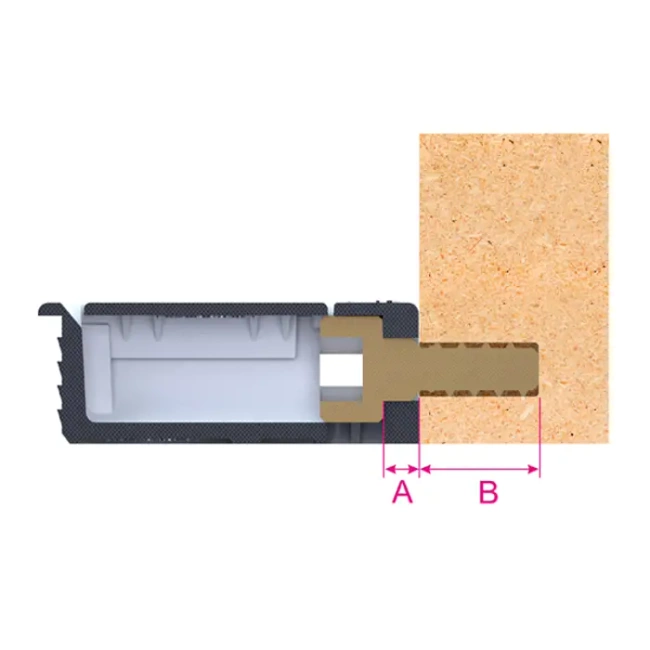

Gniazdo pod korpus złącza składa się z dwóch otworów o średnicy 20 mm i głębokości 12.5 mm.

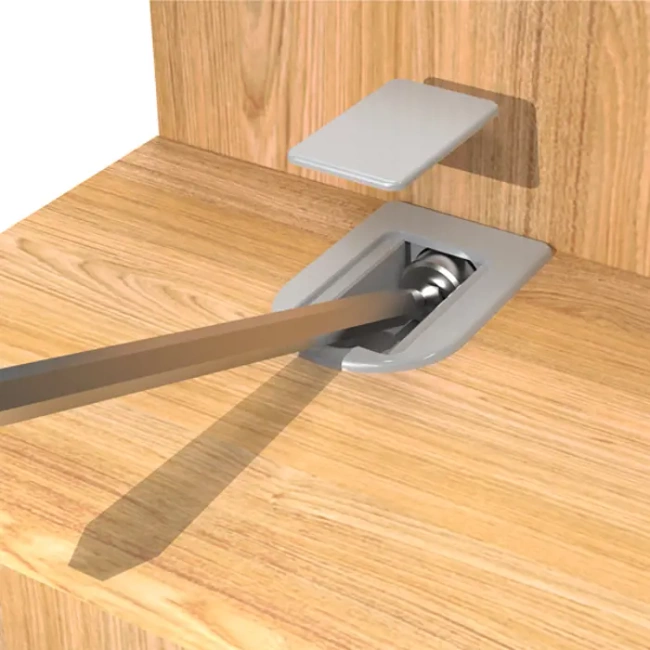

Skręcanie połączenia

W zależności od zastosowanej śruby połączenie jest skręcane przy pomocy klucza imbusowego (5 mm) lub śrubokręta PH.

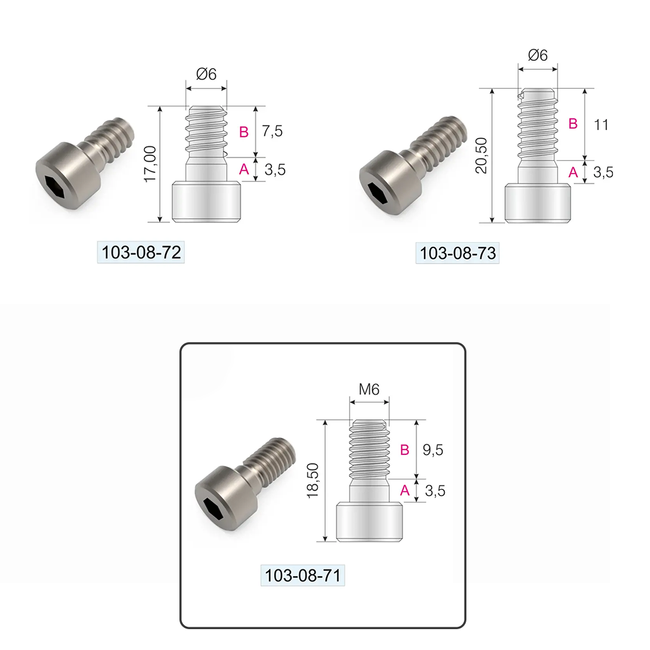

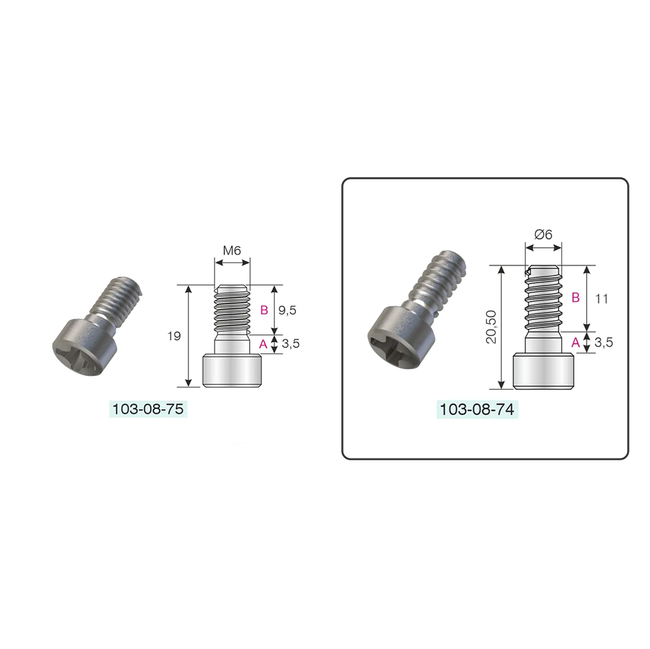

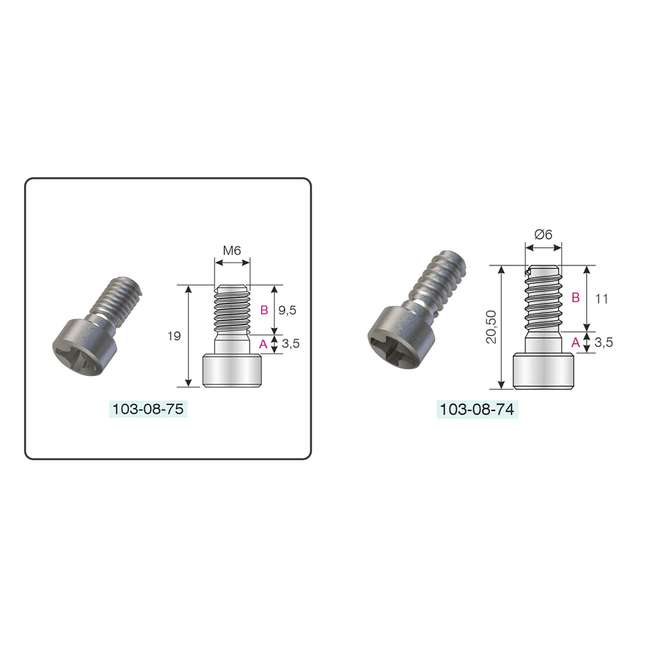

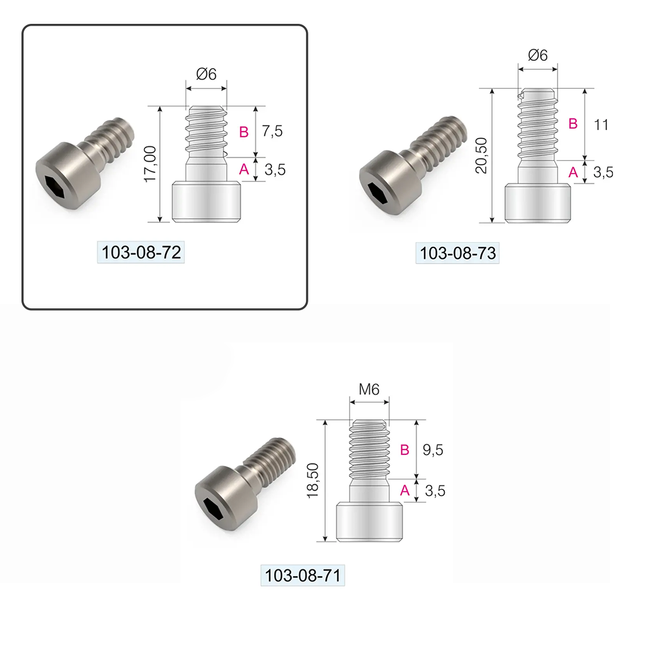

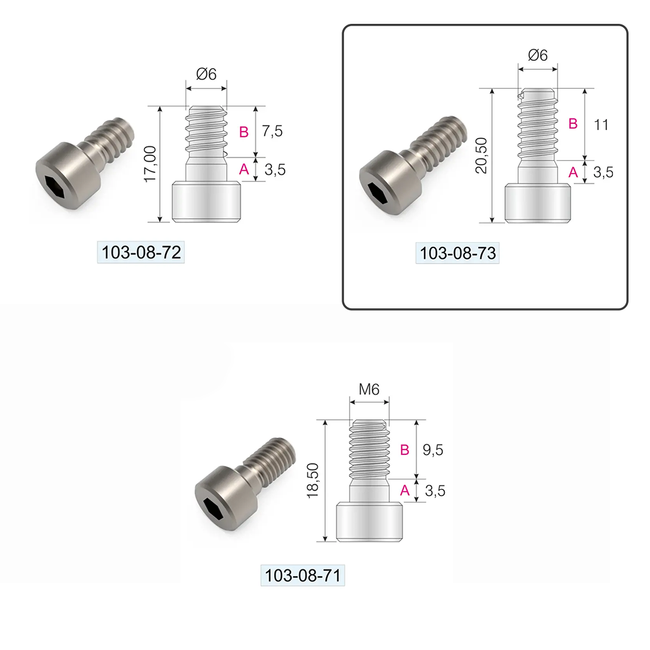

Dostępne śruby:

• śruba M6x9 mm (śrubokręt PH),
• śruba ⌀6x11 mm (śrubokręt PH),
• śruba M6x9 mm (klucz imbusowy 5mm),
• śruba ⌀6x7.5 mm (klucz imbusowy 5mm),
• śruba ⌀6x11 mm (klucz imbusowy 5mm).

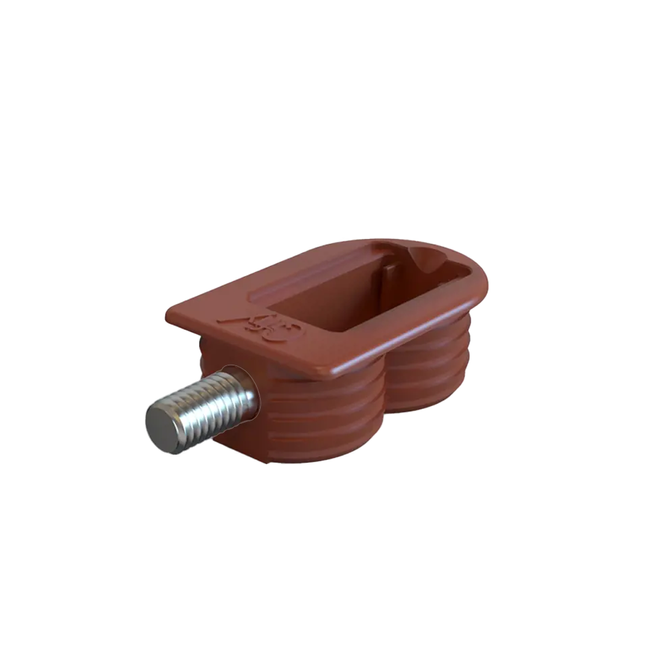

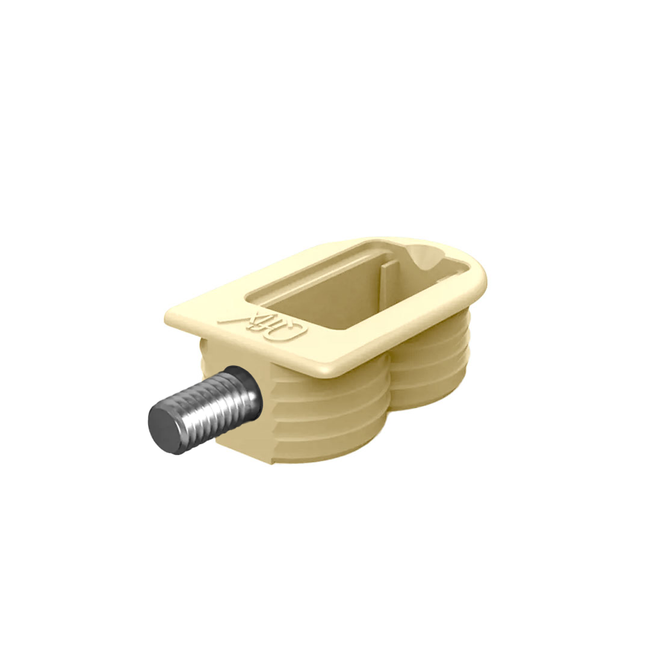

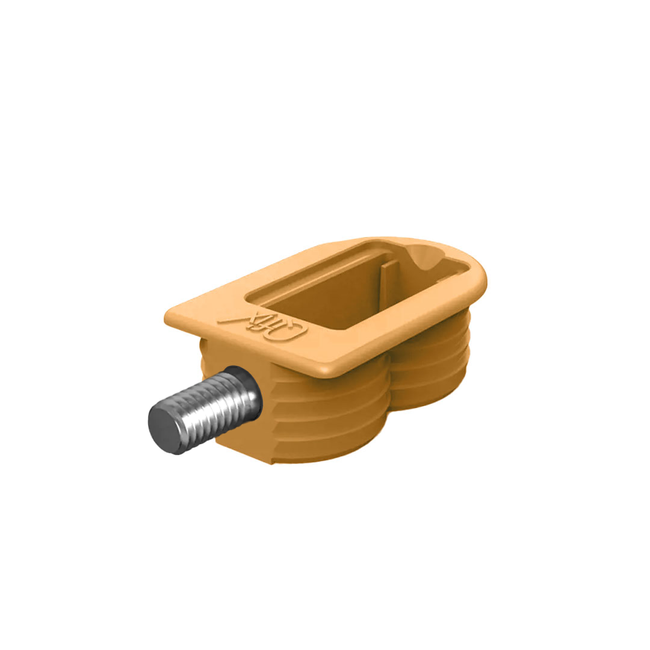

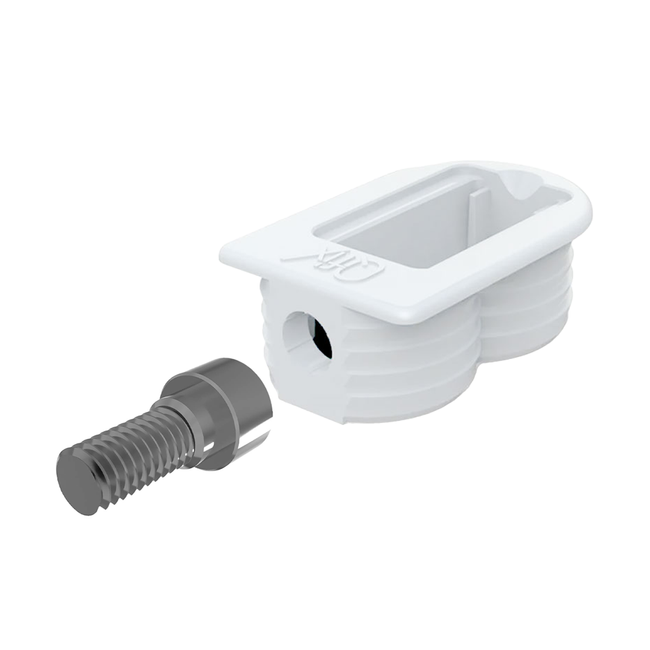

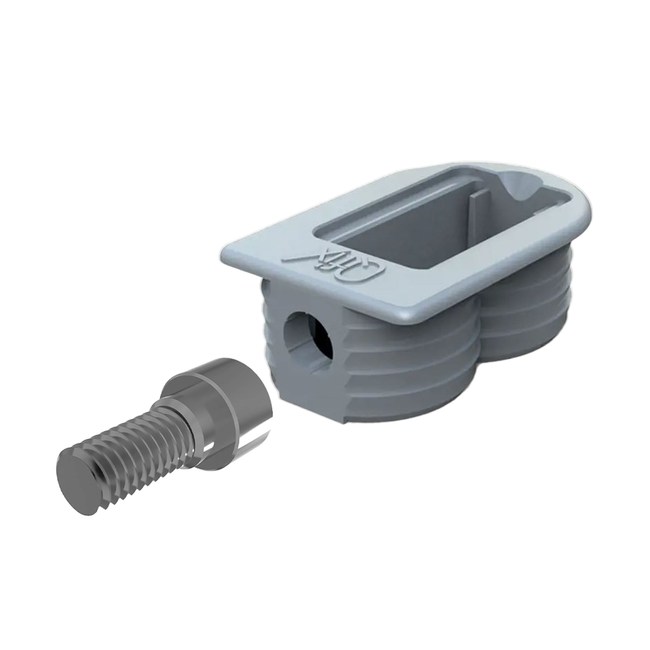

Złącze zostało opatentowane w 2018 roku i jest dostępne w 7 kolorach:

Do pobrania

• Qfix DWG (48 KB)

Dodatkowe materiały
