Śrubowe złącze meblowe QFIX do płyt od 16mm + śruba 6x11 mm HEX - 50 kpl.

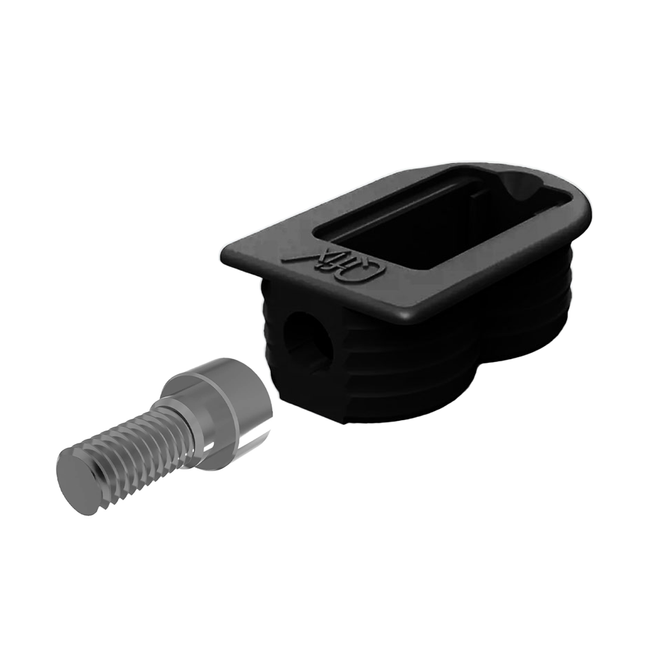

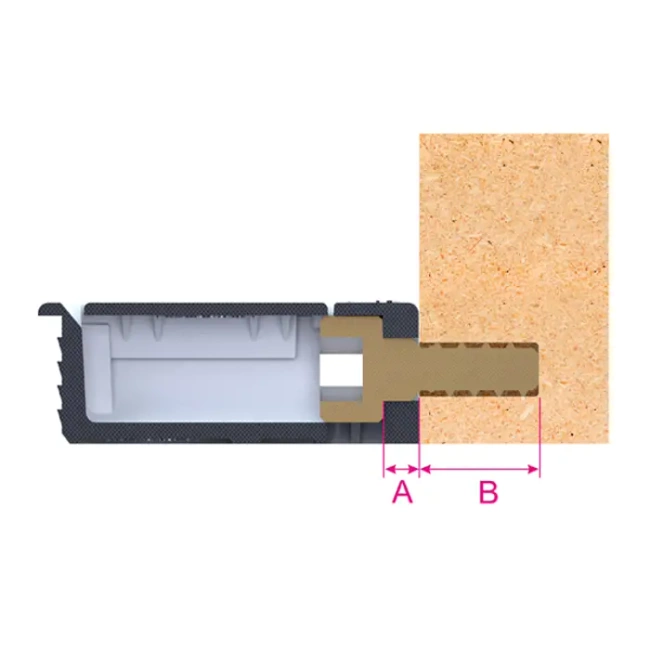

QFIX to śrubowe złącze meblowe do łączenia korpusów z płyt o grubości od 16 mm. Idealnie nadaje się do połączeń narożnikowych i do przegród środkowych. Obróbka gniazda pod złącze QFIX odbywa się tylko i wyłącznie na powierzchni elementu – do jego wykonania wystarczy 3-osiowe CNC.

Gniazdo pod korpus złącza składa się z dwóch otworów o średnicy 20 mm i głębokości 12.5 mm.

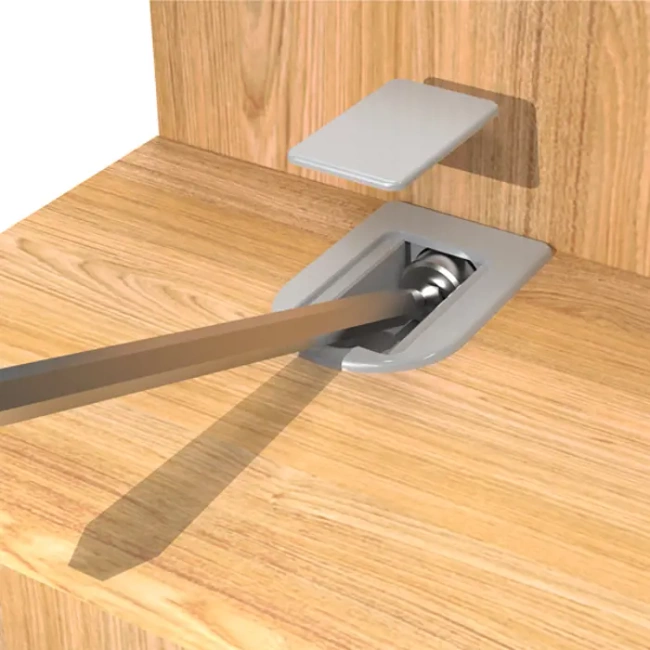

Skręcanie połączenia

W zależności od zastosowanej śruby połączenie jest skręcane przy pomocy klucza imbusowego (5 mm) lub śrubokręta PH.

Dostępne śruby:

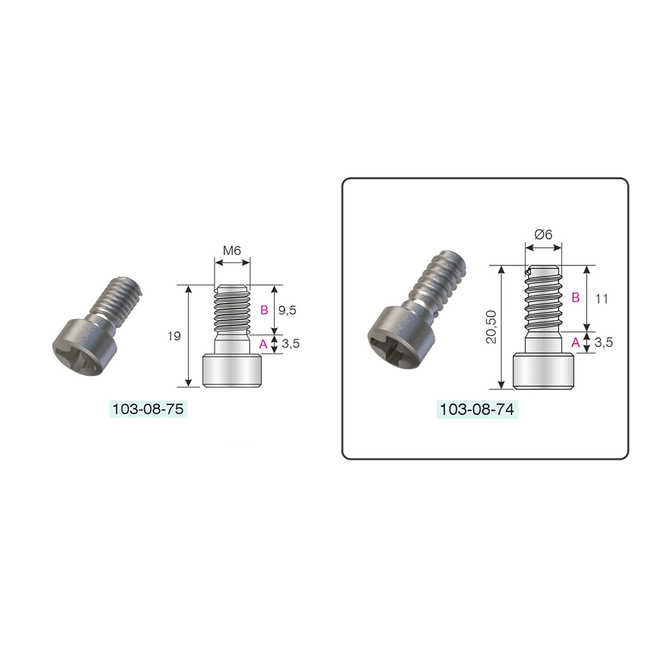

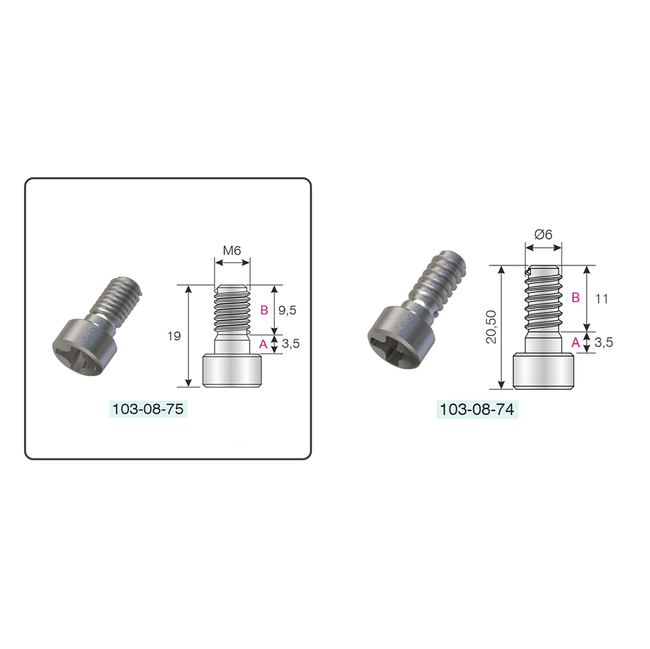

• śruba M6x9.5 mm (śrubokręt PH) - art. nr 103-08-75,
• śruba Euro ⌀6x11 mm (śrubokręt PH) - art. nr 103-08-74,

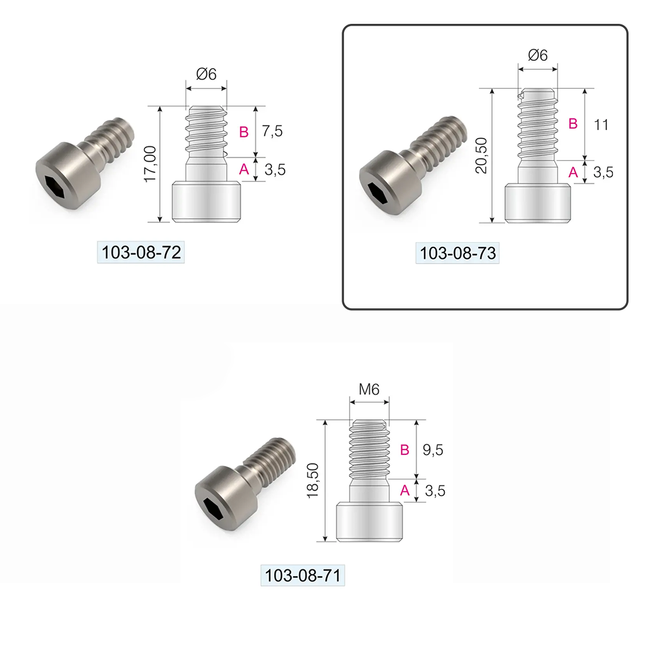

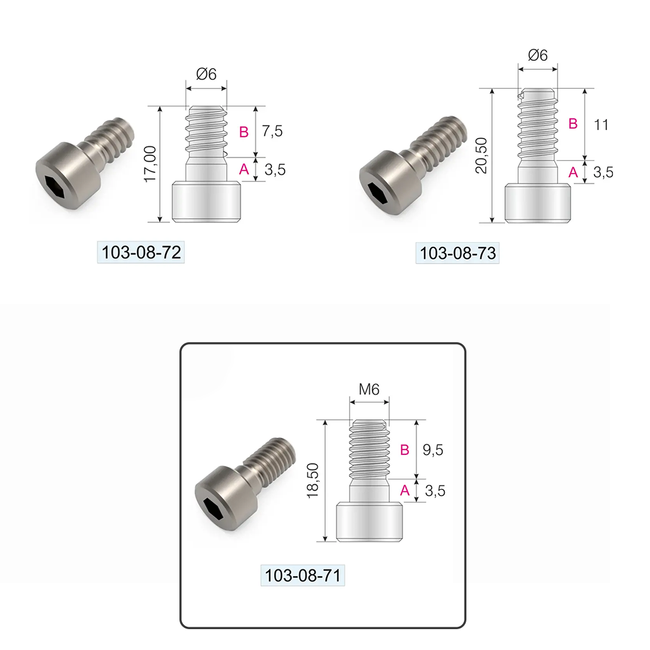

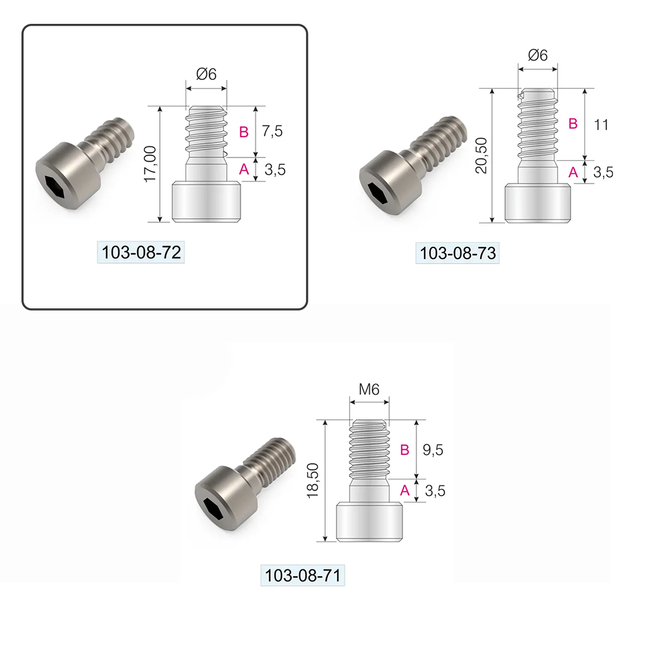

• śruba M6x9.5 mm (klucz imbusowy 5mm) - art. nr 103-08-71,
• śruba Euro ⌀6x7.5 mm (klucz imbusowy 5mm) - art. nr 103-08-72,

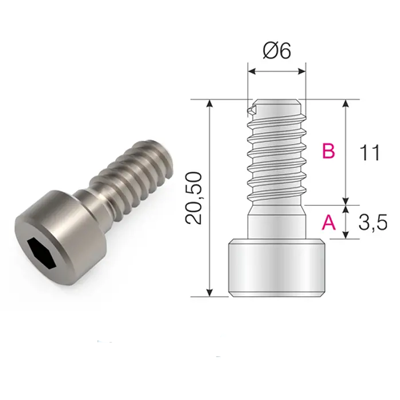

• śruba Euro ⌀6x11 mm (klucz imbusowy 5mm) -art. nr 103-08-73.

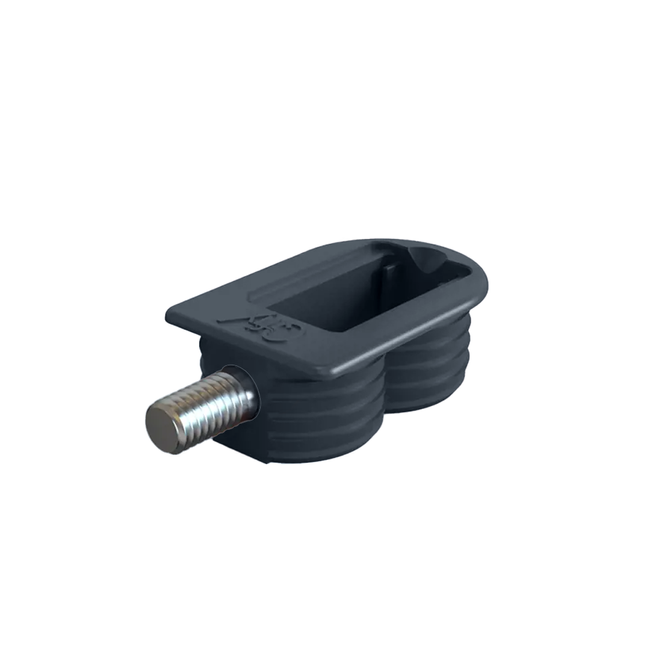

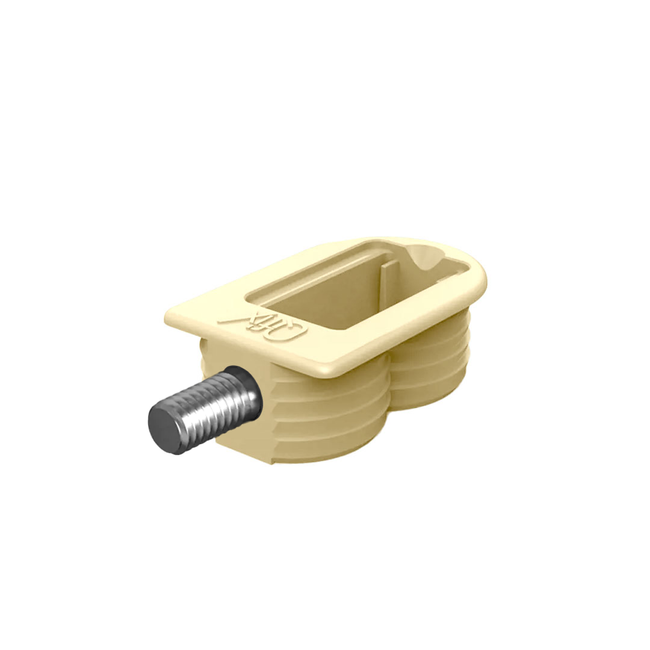

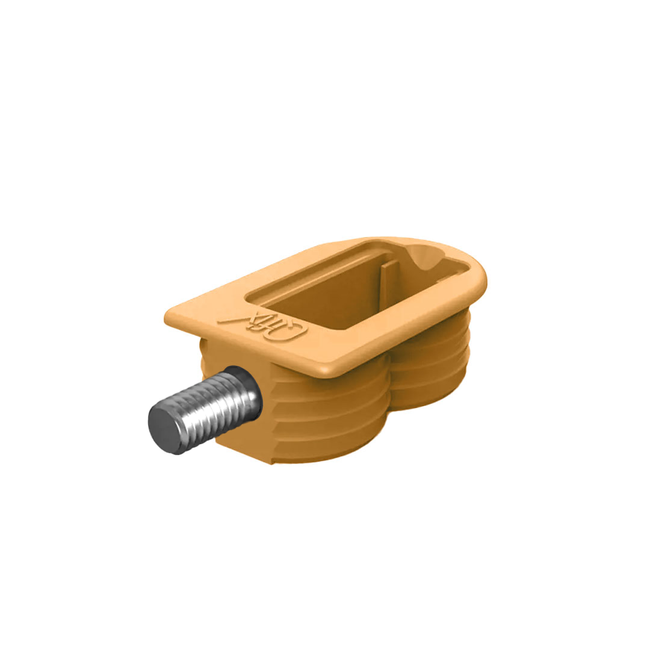

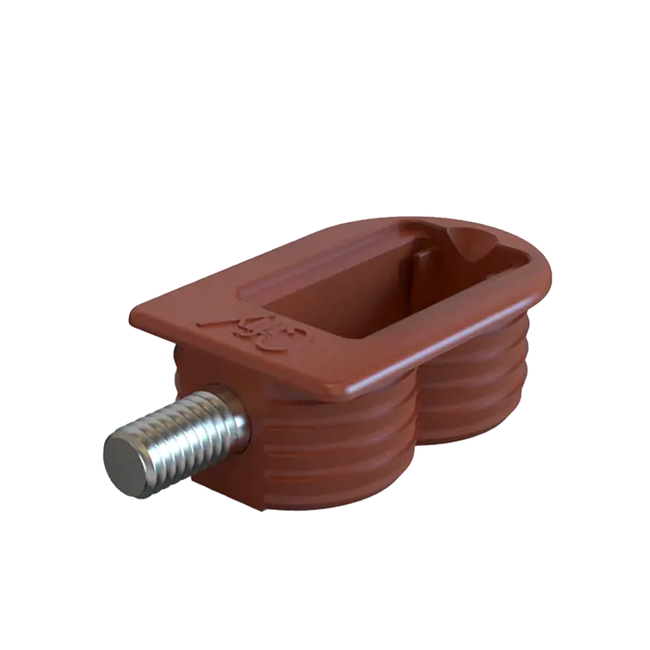

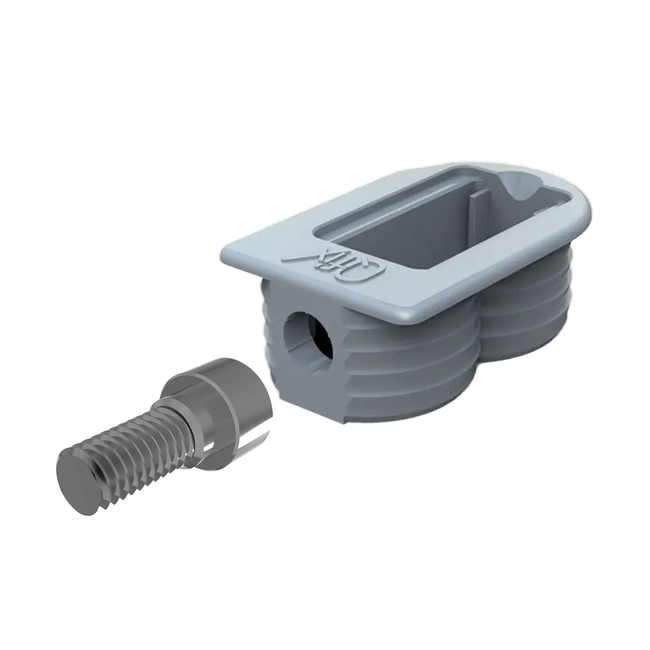

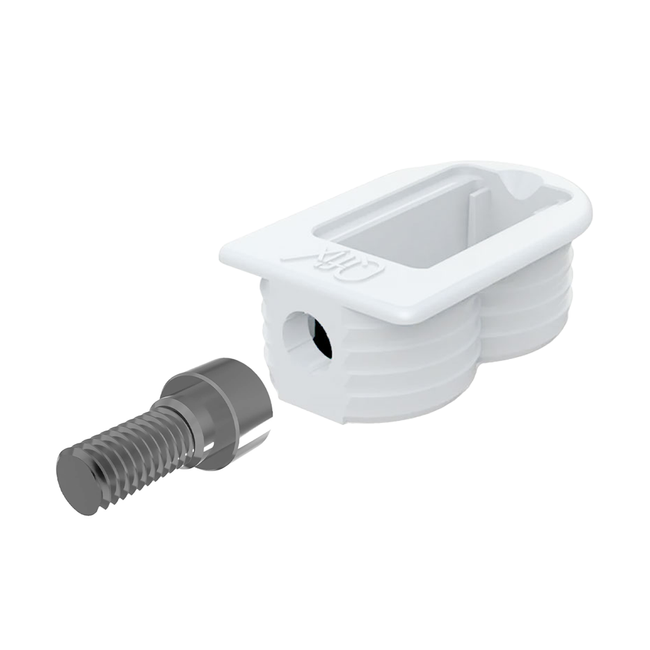

Złącze zostało opatentowane w 2018 roku i jest dostępne w 7 kolorach:

Opakowania hurtowe

Elementy składowe do złącza Qfix tj. korpus i śruby dostępne są również osobno, w opakowaniach hurtowych po 500 i 3000 szt.:

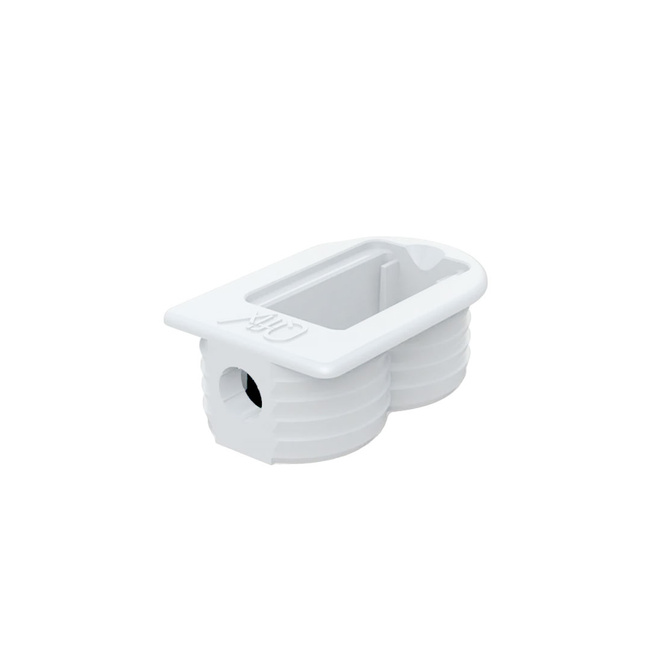

• korpus Qfix  - zobacz
• śruby Qfix - zobacz.

Do pobrania

• Qfix DWG (48 KB)
