Hakowe złącze meblowe z tolerancją DUO 30 ml
Opis produktu
Zacznij tworzyć wytrzymałe i niewidoczne połączenia dzięki dwuczęściowemu złączu hakowemu DUO 30 mL. Montaż wymaga jedynie płytkiego gniazda 3 mm i dwóch wkrętów, a tolerancja boczna ±1,7 mm ułatwia wyrównanie elementów podczas instalacji.
Czym jest system DUO?

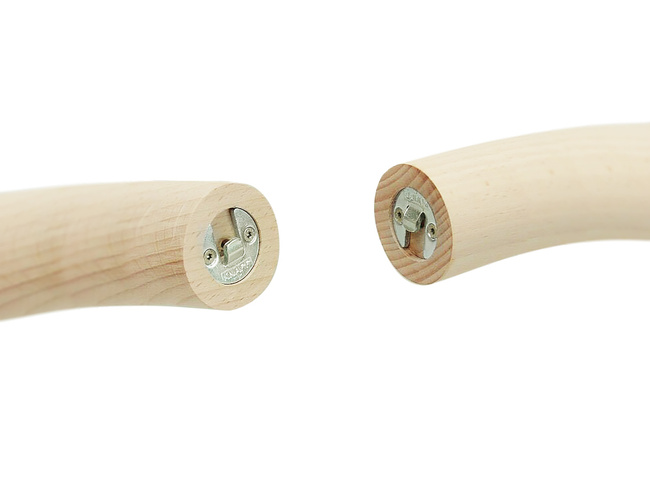

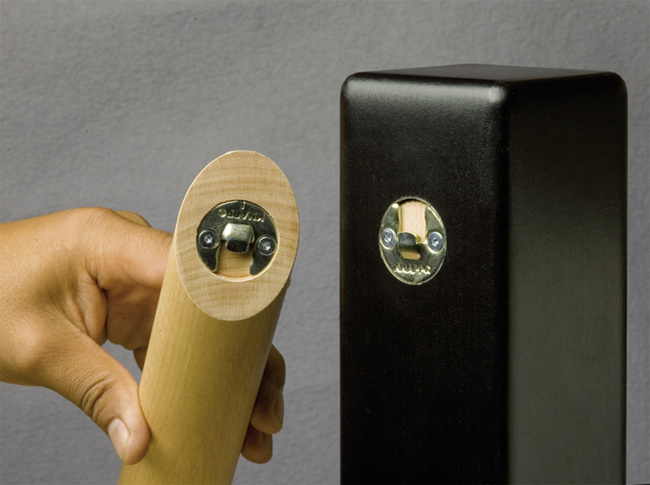

System DUO firmy KNAPP z Austrii to innowacyjne podejście do łączenia drewna i płyt meblowych. Para identycznych stalowych złączy wpina się w siebie na zasadzie połączenia wpustowego, zapewniając niezawodne, rozłączne połączenie bez konieczności klejenia.
Koniec z czasochłonnymi metodami – DUO rezygnuje z głębokich frezowań, suszenia kleju i montażowych ścisków. Wystarczy 3-milimetrowe zagłębienie, dwa wkręty i jedno kliknięcie. System szczególnie sprawdza się w montażu na miejscu budowy, produkcji mebli modułowych i wszędzie tam, gdzie potrzebna jest szybkość i możliwość ponownej rozbiórki.
Porównanie wersji systemu DUO
System DUO dostępny jest w różnych rozmiarach i wariantach, co pozwala dobrać idealne rozwiązanie do konkretnego projektu:
Rozmiary:
- DUO 30 (Ø30 mm) – kompaktowy format do lżejszych konstrukcji, mniejszych elementów i subtelnych połączeń. Montaż na wkręty 3,5 × 16 mm

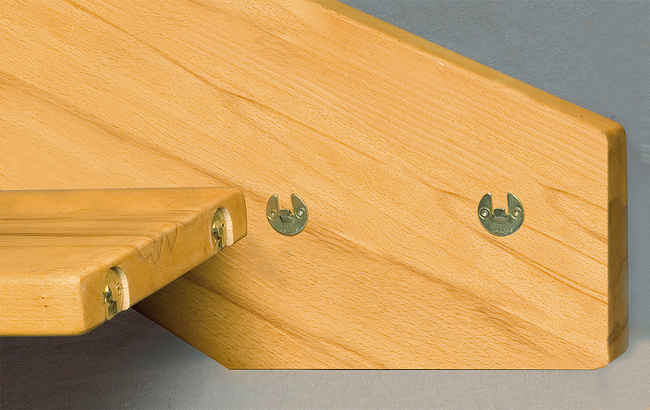

- DUO 35 (Ø35 mm) – uniwersalny rozmiar do większości zastosowań, w tym paneli ściennych, schodów, okien i drzwi. Montaż na eurowkręty (zalecane 3,5 × 16 mm)

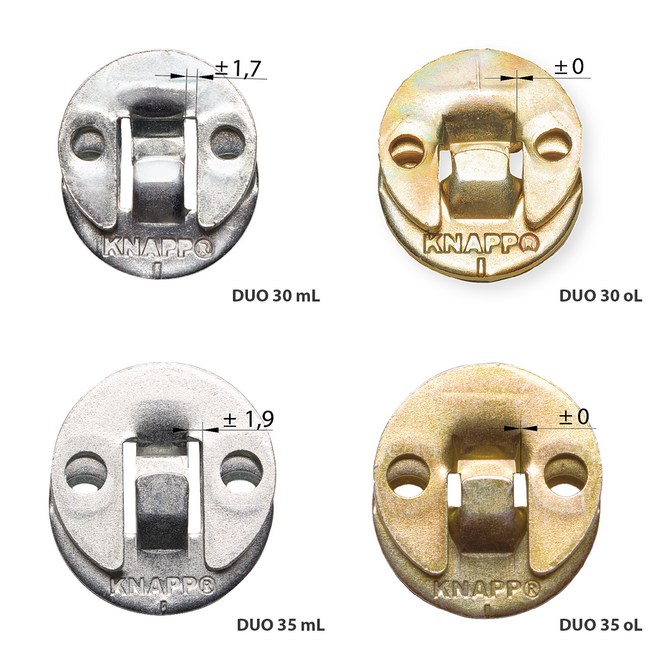

Warianty tolerancji:
- oL (ohne Luft) – bez tolerancji bocznej (kolor złoty/miedziany). Precyzyjne, sztywne połączenie bez możliwości regulacji. Elementy pozostają w dokładnie określonej pozycji. Dla projektów wymagających maksymalnej dokładności

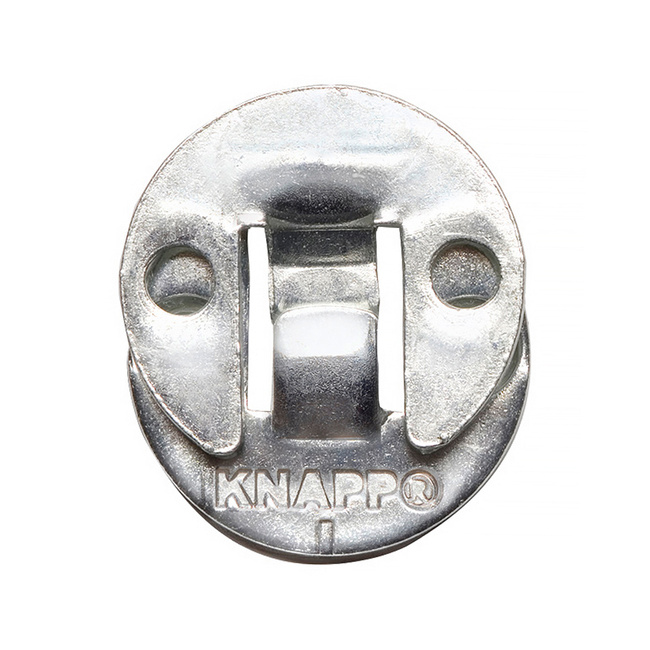

- mL (mit Luft) – z tolerancją boczną (kolor srebrny) ±1,7 mm (DUO 30) lub ±1,9 mm (DUO 35). Umożliwia drobną regulację pozycji elementów po zamontowaniu, ułatwiając wyrównanie i kompensację niewielkich niedokładności.
Jak to działa?

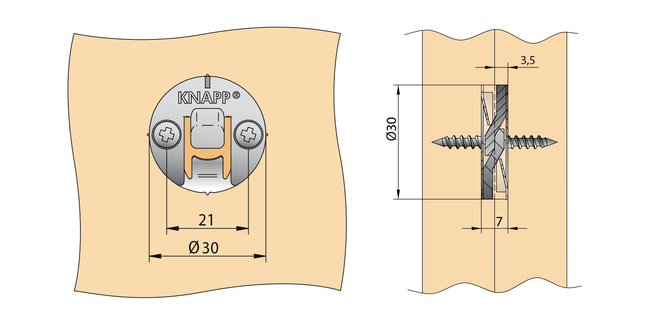

- Wywierć pierwsze gniazdo o głębokości 3 mm przy pomocy dedykowanego szablonu i wiertła Ø30 mm
- Przy pomocy punktora przenieś punkt montażowy i oznacz miejsce gniazda w drugim elemencie
- Wywierć gniazdo pod drugą część złączki
- Nawierć otwory pod wkręty przy pomocy dedykowanego wskaźnika

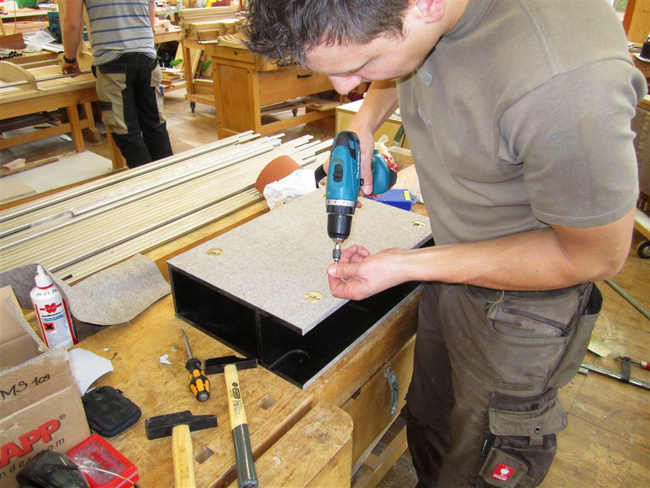

- Umieść złącze w gnieździe i przykręć (zalecane 3,5 × 16 mm)
- Połącz elementy.
Co zyskujesz dzięki złączce DUO?

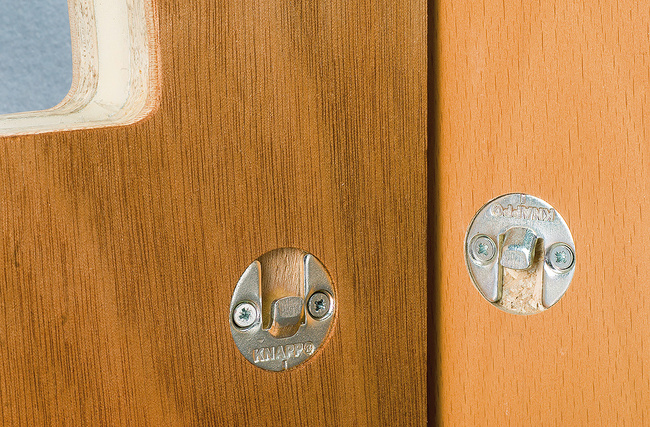

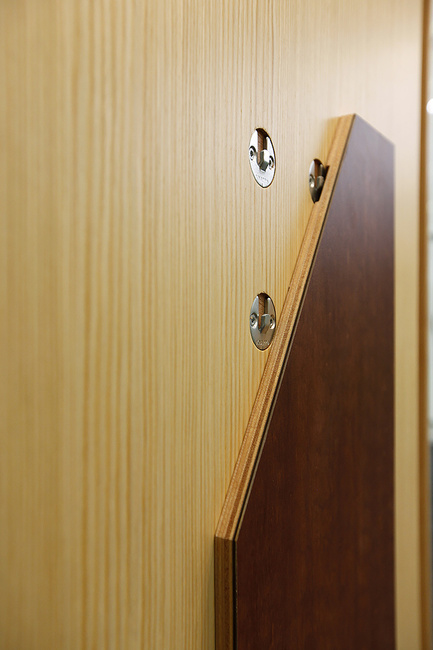

- Połączenia całkowicie ukryte przed wzrokiem – pasują do wszystkich materiałów płytowych i drewna litego, potrzebują tylko 3 mm zagłębienia
- Łatwa regulacja podczas montażu – tolerancja ±1,7 mm pozwala na wyrównanie i kompensację drobnych niedokładności wykonania
- Błyskawiczne użytkowanie po montażu – konstrukcja gotowa do pełnego obciążenia natychmiast po zatrzaśnięciu złączy
- Niezmienna wytrzymałość po demontażu – złącza zachowują pełną funkcjonalność nawet po wielokrotnym rozłączaniu

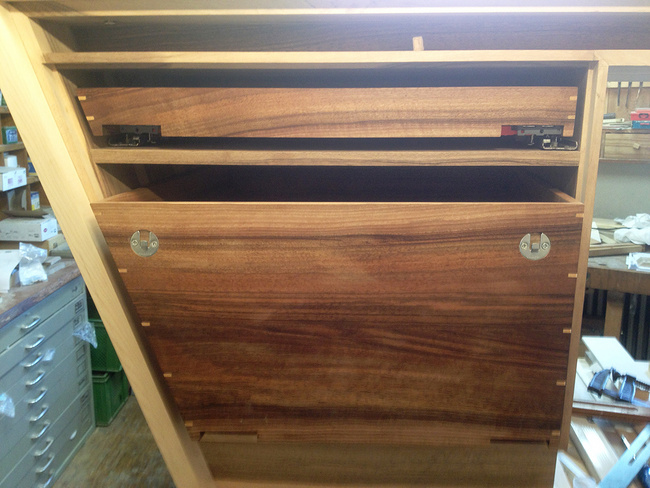

Typowe zastosowania: meble typu flat-pack (do samodzielnego montażu), panele architektoniczne wymagające dopasowania, systemy zabudowy kuchennej, wyposażenie mobilne i targowe, elementy do montażu w trudnych warunkach budowy
Zakres dostawy
- 1 para złączy DUO 30 mL (2 sztuki – komplet do wykonania jednego połączenia).
Uwaga: Wkręty należy zakupić osobno. Do montażu zalecamy wkręty 3,5 × 16 mm (4 sztuki na jedno połączenie). Do pracy potrzebne są także: wiertło Ø30 mm z ogranicznikiem głębokości, szablon do pozycjonowania oraz punktor centrujący.
