Hakowe złącze meblowe bez tolerancji DUO 30 oL
Opis produktu

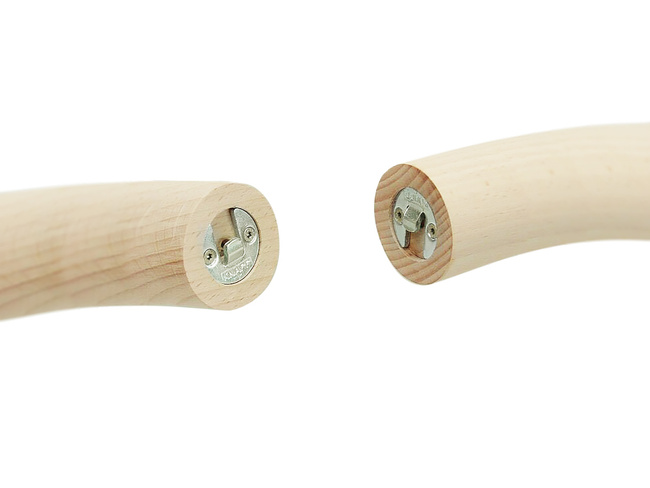

Twórz kompaktowe, niewidoczne połączenia z dwuczęściowym złączem hakowym DUO 30. System wymaga wykonania płytkiego gniazda o głębokości zaledwie 3 mm i zamocowania dwoma wkrętami – idealne rozwiązanie do lżejszych konstrukcji i subtelnych elementów wyposażenia.
Czym jest system DUO?

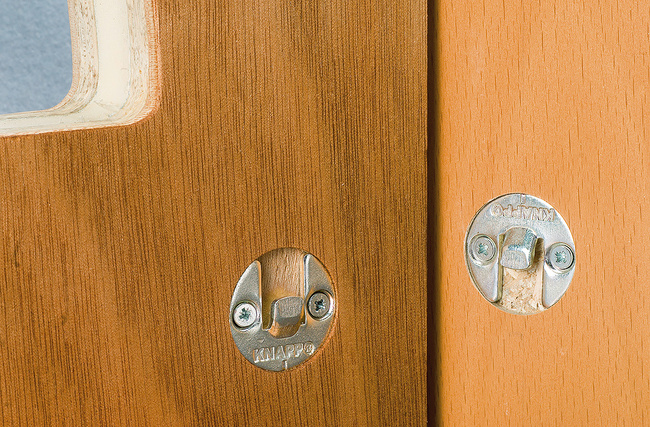

Austriackie złącza hakowe DUO firmy KNAPP to nowoczesna alternatywa dla tradycyjnych połączeń klejonych. Każde złącze składa się z dwóch identycznych stalowych elementów, które wpasowują się w siebie tworząc stabilne, rozłączne połączenie gotowe do natychmiastowego użytkowania.
W odróżnieniu od klasycznych technik stolarskich, DUO eliminuje potrzebę stosowania kleju, oczekiwania na wyschnięcie i używania ścisków montażowych. Płytkie zagłębienie 3 mm, para wkrętów i jedno zatrzaśnięcie – to wszystko, czego potrzebujesz. Idealne dla produkcji seryjnej, montażu w terenie oraz projektów wymagających możliwości demontażu.
Porównanie wersji systemu DUO
System DUO dostępny jest w różnych rozmiarach i wariantach, co pozwala dobrać idealne rozwiązanie do konkretnego projektu:
Rozmiary:

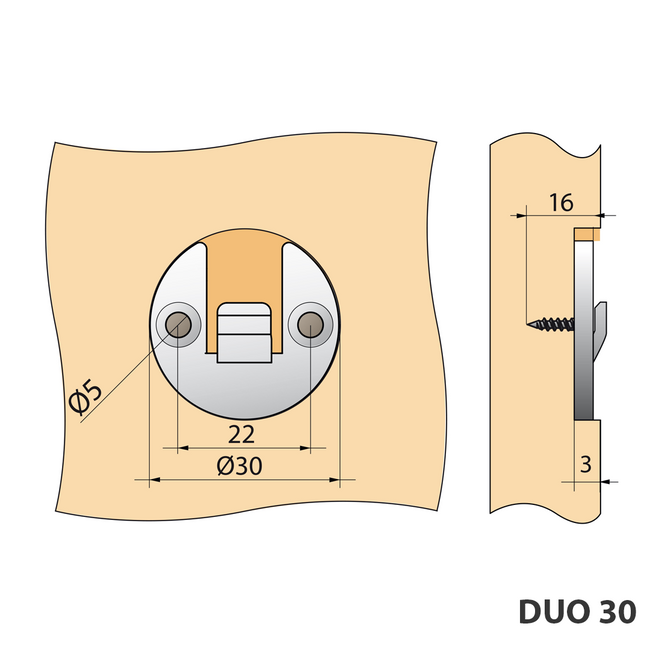

- DUO 30 (Ø30 mm) – kompaktowy format do lżejszych konstrukcji, mniejszych elementów i subtelnych połączeń. Montaż na wkręty 3,5 × 16 mm

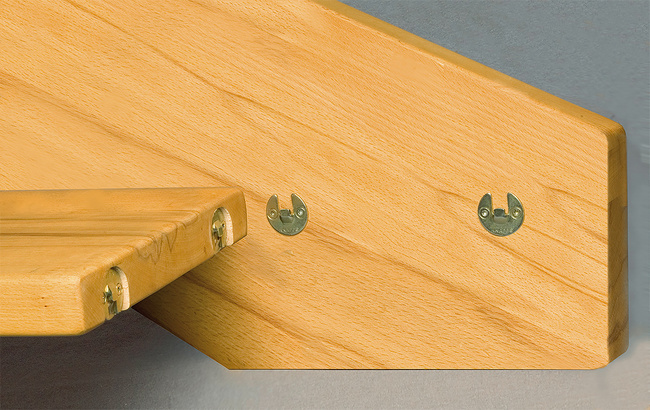

- DUO 35 (Ø35 mm) – uniwersalny rozmiar do większości zastosowań, w tym paneli ściennych, schodów, okien i drzwi. Montaż na eurowkręty (zalecane 3,5 × 16 mm)

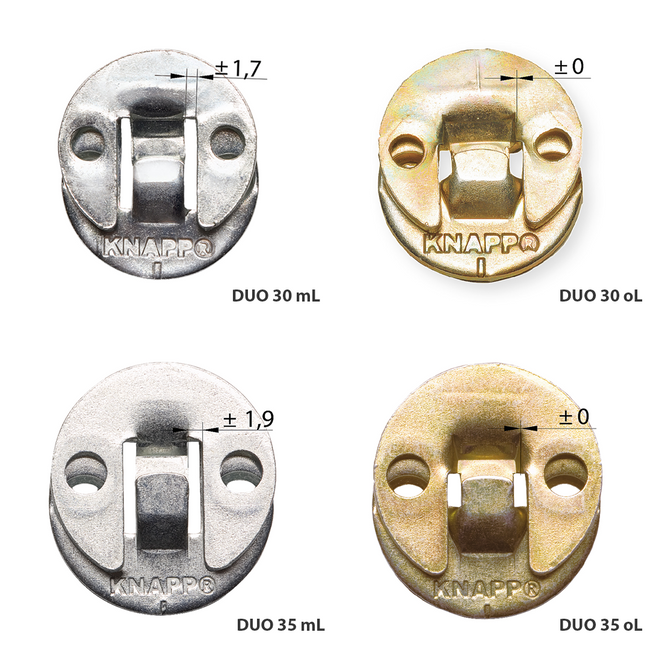

Warianty tolerancji:

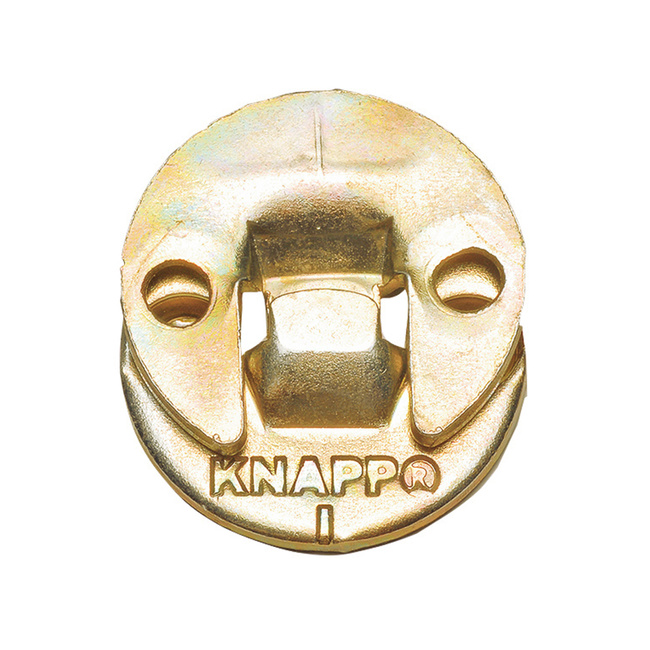

- oL (ohne Luft) – bez tolerancji bocznej (kolor złoty/miedziany). Precyzyjne, sztywne połączenie bez możliwości regulacji. Elementy pozostają w dokładnie określonej pozycji. Dla projektów wymagających maksymalnej dokładności
- mL (mit Luft) – z tolerancją boczną (kolor srebrny) ±1,7 mm (DUO 30) lub ±1,9 mm (DUO 35). Umożliwia drobną regulację pozycji elementów po zamontowaniu, ułatwiając wyrównanie i kompensację niewielkich niedokładności.
Jak to działa?
- Wywierć pierwsze gniazdo o głębokości 3 mm przy pomocy dedykowanego szablonu i wiertła Ø30 mm
- Przy pomocy punktora przenieś punkt montażowy i oznacz miejsce gniazda w drugim elemencie
- Wywierć gniazdo pod drugą część złączki
- Nawierć otwory pod wkręty przy pomocy dedykowanego wskaźnika

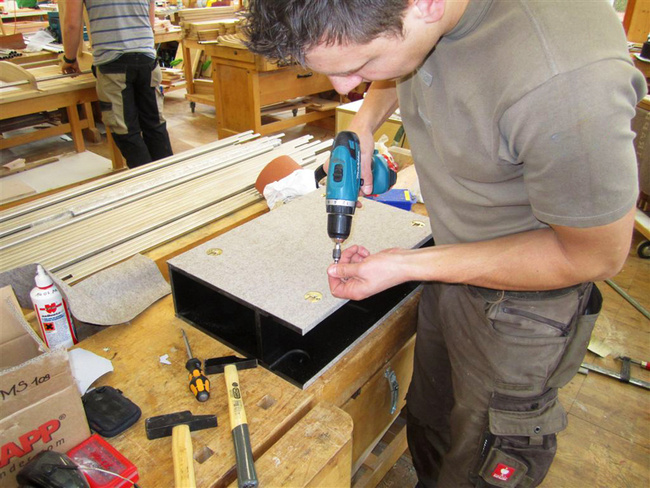

- Umieść złącze w gnieździe i przykręć (zalecane 3,5 × 16 mm)

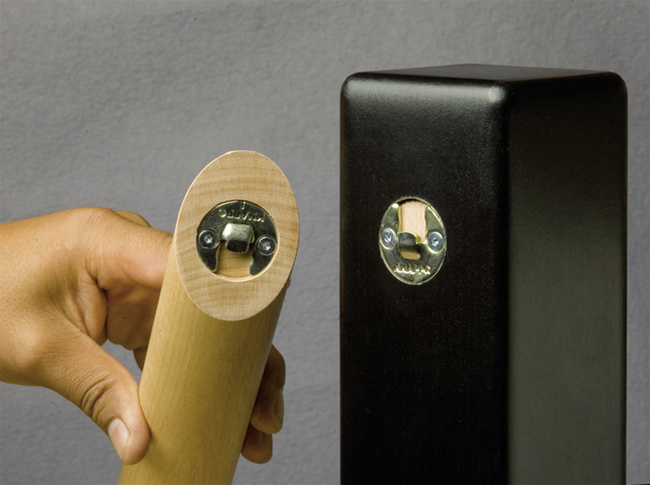

- Połącz elementy.
Co zyskujesz dzięki złączce DUO?
- Ukryte połączenia w każdym materiale – kompatybilne ze wszystkimi płytami meblowymi i drewnem, wymagają tylko 3 mm głębokości wiercenia
- Montaż i demontaż bez ograniczeń – doskonałe do mebli przenośnych, zabudów czasowych i konstrukcji wielokrotnego użytku
- Gotowe do obciążenia po sekundzie – po zatrzaśnięciu możesz od razu użytkować połączenie, bez czekania i dodatkowych narzędzi
- Zachowanie jakości przy każdym cyklu – wielokrotne łączenie i rozłączanie nie wpływa na wytrzymałość złącza

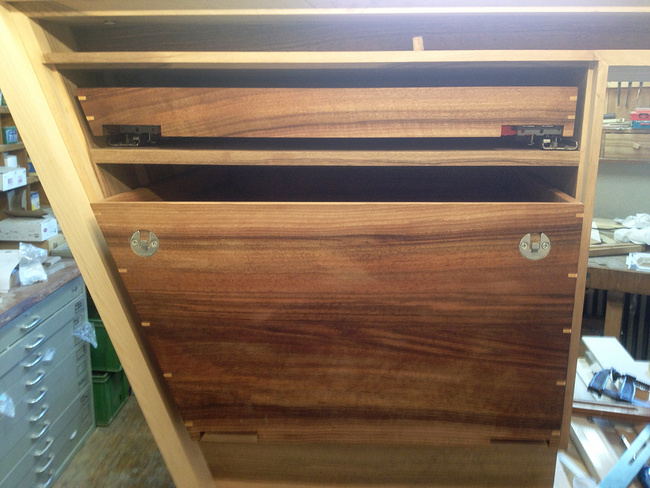

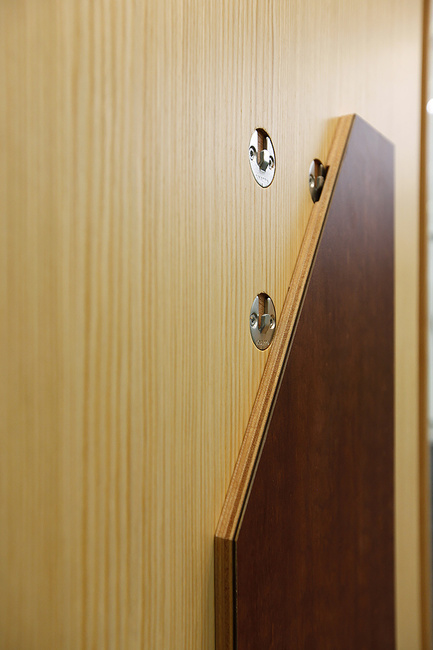

Typowe zastosowania: lekkie panele dekoracyjne, meble modułowe o kompaktowych wymiarach, organizery i systemy półek, elementy wyposażenia sklepowego, małe projekty DIY, zabudowy w kamperach i przyczepach
Zakres dostawy
- 1 para złączy DUO 30 oL (2 sztuki – komplet do wykonania jednego połączenia).
Uwaga: Wkręty należy zakupić osobno. Do montażu zalecamy wkręty 3,5 × 16 mm (4 sztuki na jedno połączenie). Do pracy potrzebne są także: wiertło Ø30 mm z ogranicznikiem głębokości, szablon do pozycjonowania oraz punktor centrujący.
