Obce pióro Fixo E20-H Lamello

Obserwuj produkt:
Dodaj recenzję:

Kod: 145021
Producent: LAMELLO
Dostępność: Brak

180,71 zł Cena netto: 146,92 zł
Historia ceny
szt.

Niedostępny

Pióra dostępne są w wersji:
Opakowanie 40 szt. E-20L i 40 szt. E20H	145020
Opakowanie 80 szt. E20-H	145021
Opakowanie 80 szt. E20-L	145022
Opakowanie 400 szt. E20-H	145025
Opakowanie 400 szt. E20-L	145026
Opakowanie 1200 szt. E20-H	145027
Opakowanie 1200 szt. E20-L	145028
Mocne strony i właściwości
Łączenie i ściskanie elementów jednym uderzeniem. Specjalny, łukowaty przebieg haczyków wykonany na powierzchni złączki powoduje, że podczas wbijania następuje ściskanie łączonych elementów, Gniazdo wykonujemy równocześnie w obydwu elementach, Łączenie bez ścisków i czekania, Montaż z wykorzystaniem dowolnej frezarki do połączeń.
Zastosowanie E20

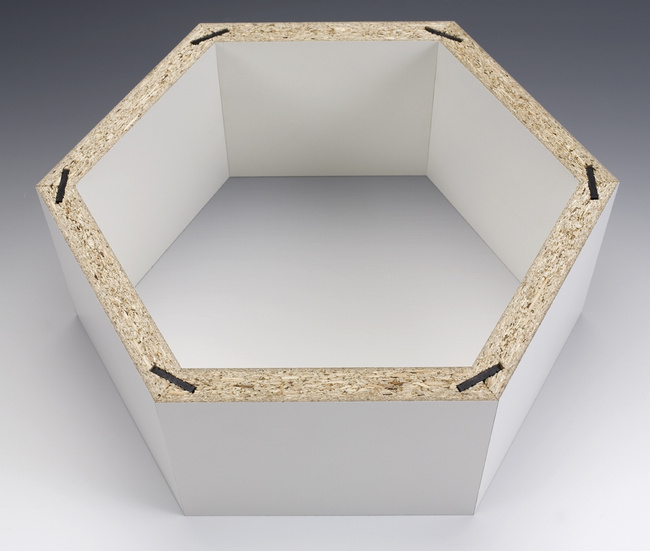

Elementy konstrukcyjne drzwi Łączenie cokołów pod kątem Idealna pomoc na budowie Przedłużanie płyt, profili
Dane techniczne
Wymiary E20-L	56 x 11.5 x 4 mm

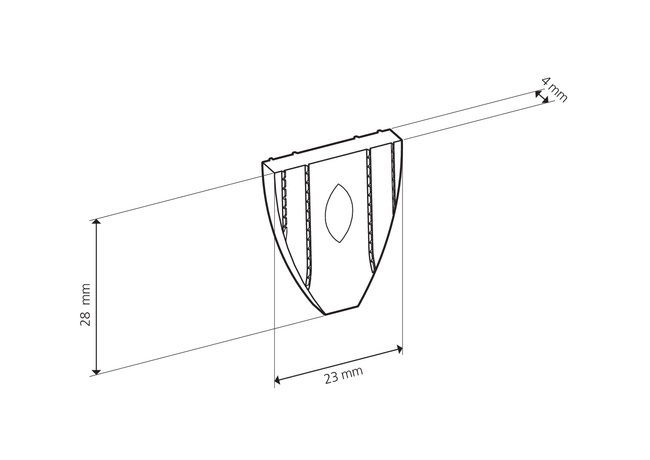

Wymiary E20-H	23 x 28 x 4 mm

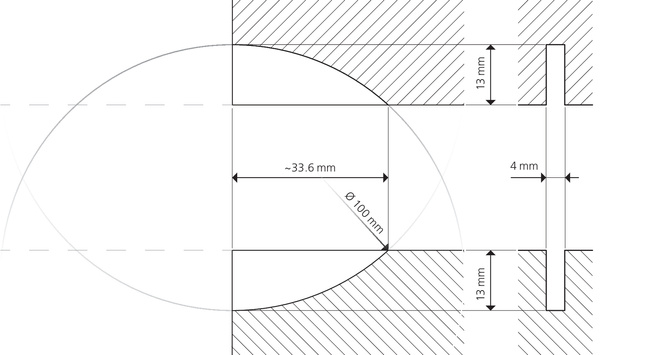

Frez	Ø 100 x 4 x 22
Materiał	tworzywo sztuczne wzmocnione włóknem szklanym

Złączka Fixo E20-H i E20-L jednocześnie łączy i zaciska.

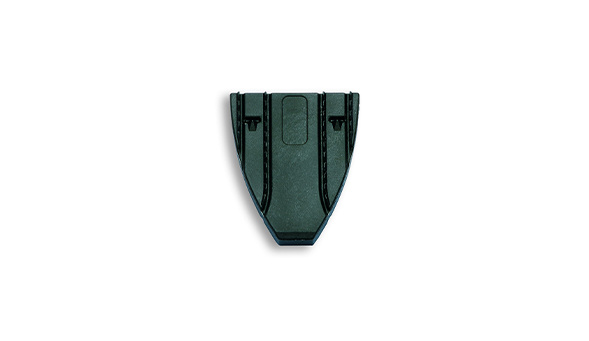

Fixo ma kształt połowy obcego pióra typ 20. Na jego powierzchni wykonano szereg łukowatych wypustek zakończonych zębami w kształcie klina o właściwościach tnących. Ta specjalnie wyprofilowana powierzchnia złączki, powoduje, że w momencie wbijania Fixo powstaje siła ściskająca w miejscu łączenia elementów. Dodatkowe haczykowate wypustki zapewniają pewne zablokowanie piórka w gnieździe, eliminując możliwość cofnięcia.

Motaż złączki Fixo przy pomocy młotka

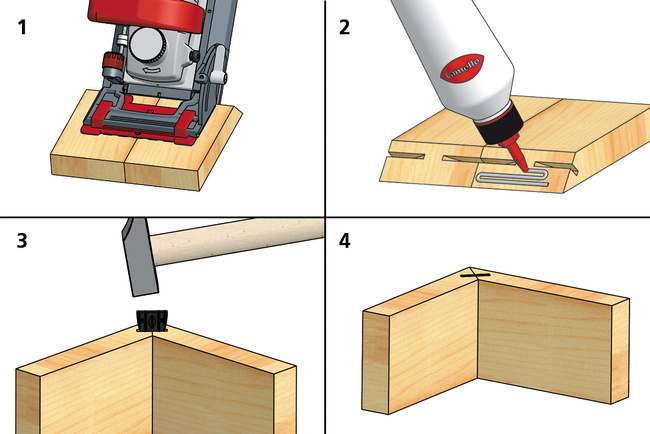

Wykonanie połączenia:

E20-H

Montaż złączki Fixo E20-H

E20-L

1. Oba elementy, które chcemy połączyć zestawiamy razem „prawą”, widoczną stroną zwróconą w dół. Następnie lamelownicę, układamy na obrabianych elementach w taki sposób, aby zaznaczony na maszynie punkt oznaczający połowę długości frezowanego odcinka znajdował się w miejscu styku elementów. W ten sposób wyfrezujemy gniazdo jednocześnie i równo w obu elementach.

2. Na jedną z łączonych powierzchni styku elementów nanosimy klej.

3. Ostatnią czynnością jest wbicie Fixo w 4–milimetrowe gniazdo i połączenie jest gotowe. W różnych sytuacjach Fixo może być stosowane z lub bez użycia kleju.

Fixo wykonano z plastiku z domieszką włókna szklanego. Bardzo ważną właściwością tego tworzywa jest jego optymalna twardość. Mimo niewielkich wymiarów ząbki wykonane na powierzchni pióra nie ścinają się przy wbijaniu w bardzo twarde gatunki drewna, lecz nacinają jego powierzchnię. Z drugiej strony Fixo nie niszczy narzędzi, tak jak gwoździe czy śruby.

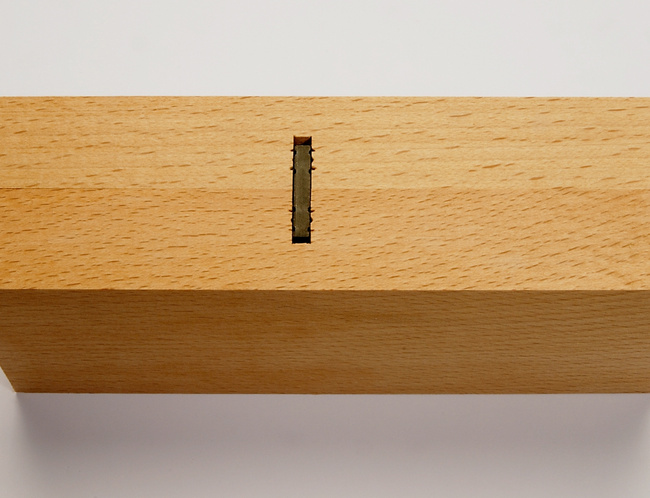

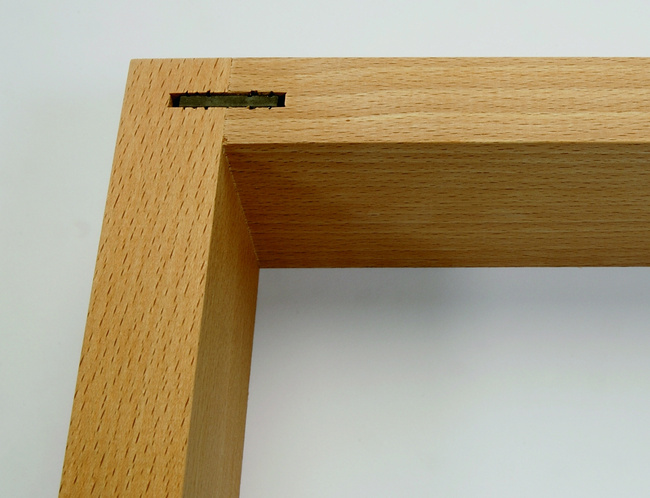

Zamocowana złączka Fixo w gnieździe

Fixo zapewnia jednoczesne złączenie i dociśnięcia elementów odpada, więc pracochłonne i niewygodne stosowanie klamer i ścisków. W niektórych przypadkach można również zrezygnować z stosowania kleju.

Dużą zaletą jest również wykonywanie połączenia (frezowanie gniazda) w dwóch elementach jednocześnie, co znacznie skraca czas operacji.

Stosowanie Fixo po za zakupem samej złączki nie wymaga żadnych dodatkowych nakładów – stosujemy typową frezarkę Lamello bez dodatkowego osprzętu. Prostota wykonania tego połączenia sprawia, ze jest ono bardzo łatwe i dostępne w razie potrzeby. Fixo można stosować do łączenia elementów wykonanych z wszystkich gatunku drewna, a także do drewna klejonego. Jest najszybszą, najłatwiejszą i najtańszą metodą łączenia zaraz po gwoździu i śrubie.

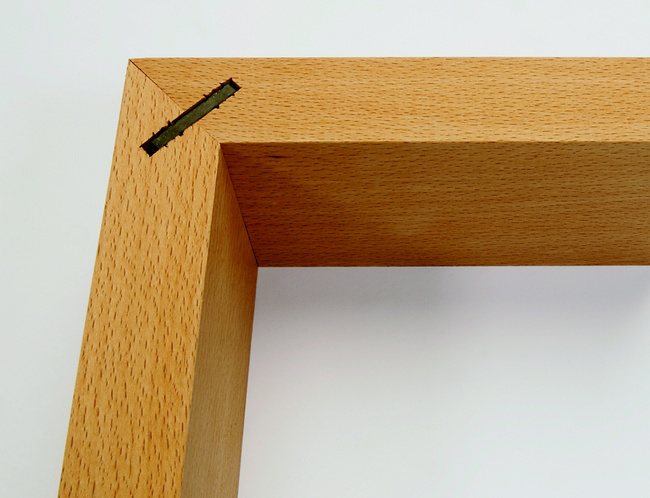

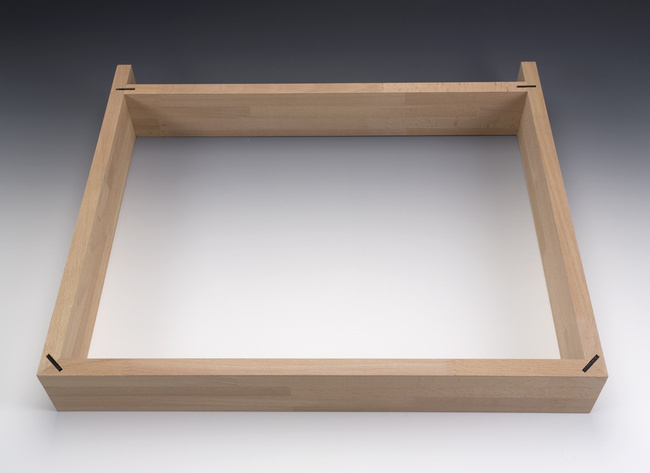

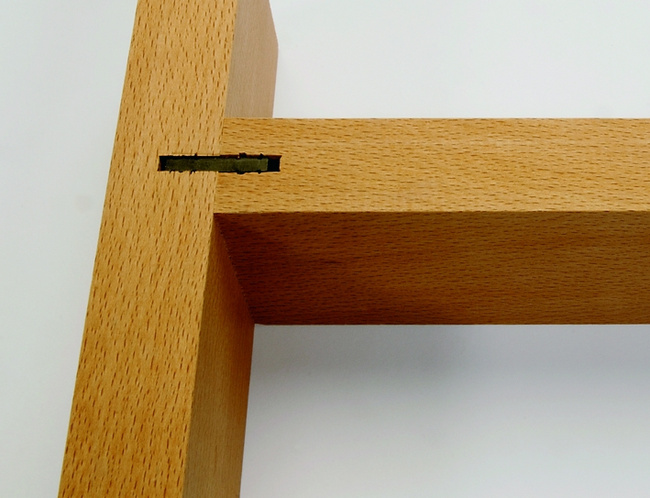

Złączka Fixo E20-L i E20-H znacznie ułatwia i przyspiesza trwale łączenie elementów opaski drzwiowej, ram okiennych i drzwiowych, ram obrazów, cokołów mebli itp. Z powodzeniem można ją zastosować do wykonania połączenia uciosowego, kątowego prostego, połączenia elementów w kształcie litery T, do łączenia płyt i listew profilowanych na długość czy szybkich napraw.
