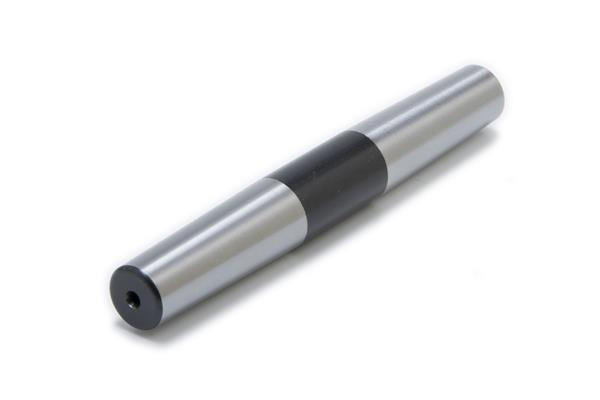

Narzędzie centrujące MK2 - podwójny stożek MK2

Narzędzie centrujące MK2 umożliwia precyzyjne wycentrowanie konika względem wrzeciennika tokarki.

Instrukcja obsługi:

1. Odłącz tokarkę od zasilania.
2. Ściągnij konik z łoża tokarki.
3. Poluzuj śruby mocujące na spodzie konika.
4. Zdejmij uchwyt tokarski z wrzeciennika.
5. Zresetuj pozycję wrzeciennika (dotyczy tokarek z obrotowym wrzeciennikiem) -odblokuj głowice , obróć, następnie wróć do pozycji „zero” i zablokuj.
6. Zamontuj konik na łożu (z poluzowanymi śrubami).

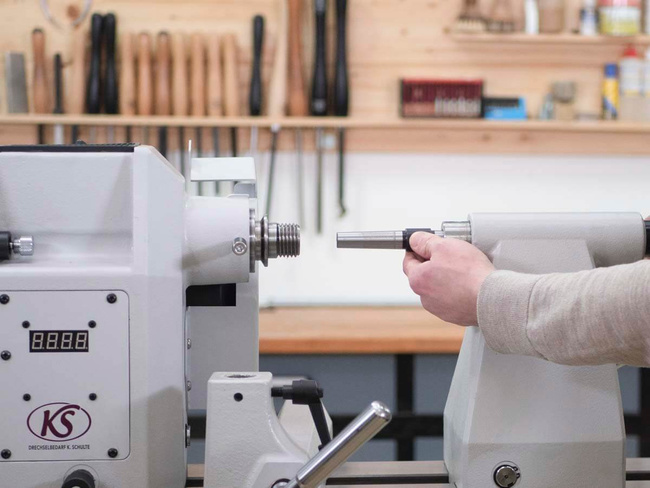

7. Włóż jeden koniec narzędzia centrującego MK2 do wrzeciona.

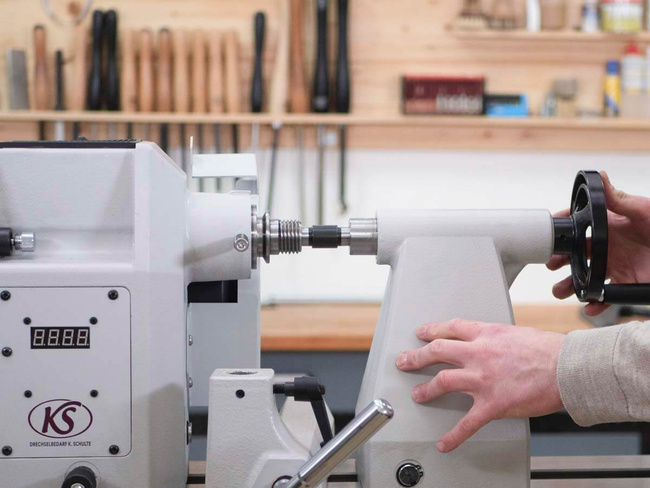

8. Nasuń konik na drugi koniec narzędzia centrującego MK2.
9. Delikatnie zablokuj pozycję konika.
10. Dokręć dwie (po przekątnej) poluzowane wcześniej śruby mocujące na spodzie konika - uważaj aby nie zmienić ustawionej wcześniej pozycji konika.
11. Odblokuj dźwignię blokującą, odsuń konik od wrzeciennika i nasuń ponownie na urządzenie centrujące.
12. Sprawdź czy mechanizm posuwu konika działa płynnie (jeżeli nie, powtórz cały proces).
13. Zdejmik konik i pewnie dokręć wszystkie śruby od spodu konika. Pamiętaj aby dokręcać po przekątnej.

Zobacz proces centrowania na tokarce Coronet Herald:
