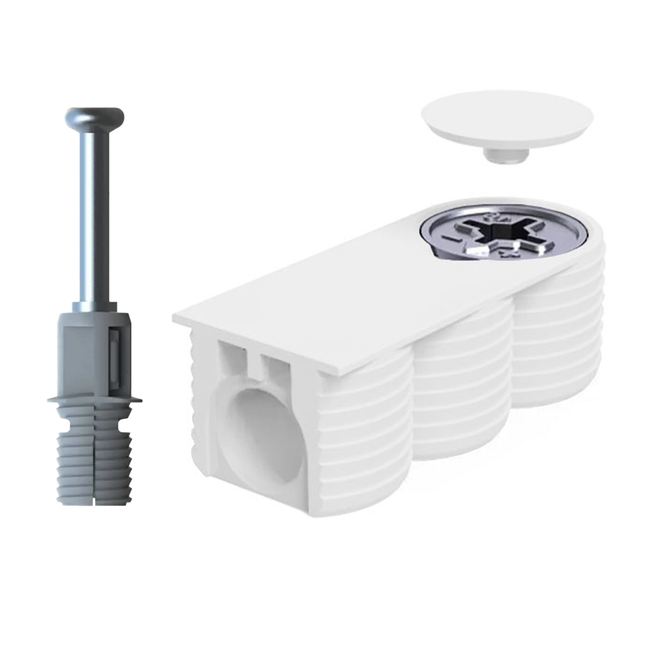

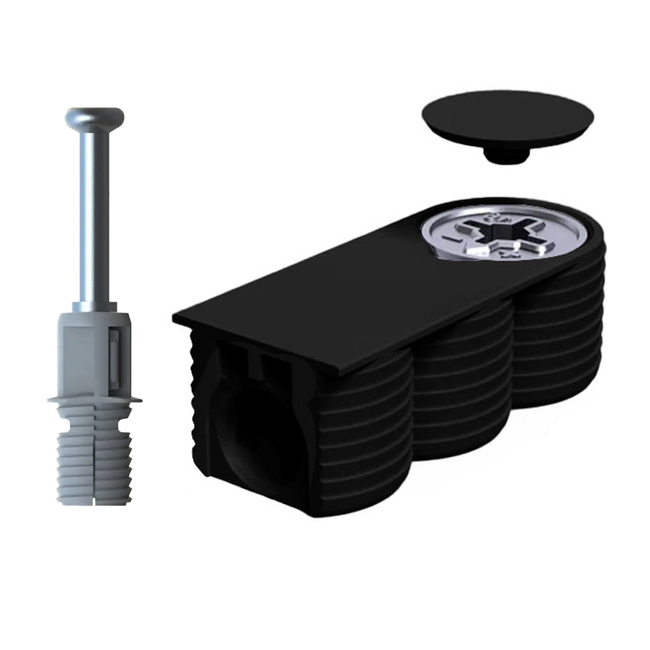

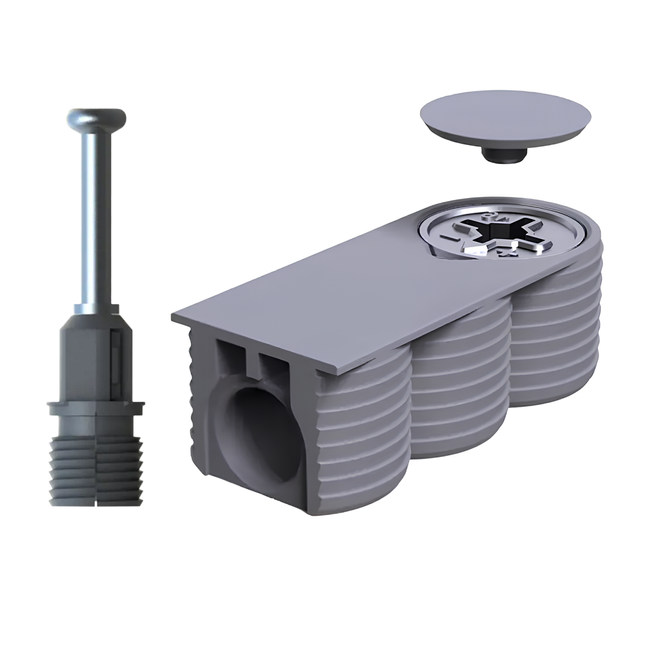

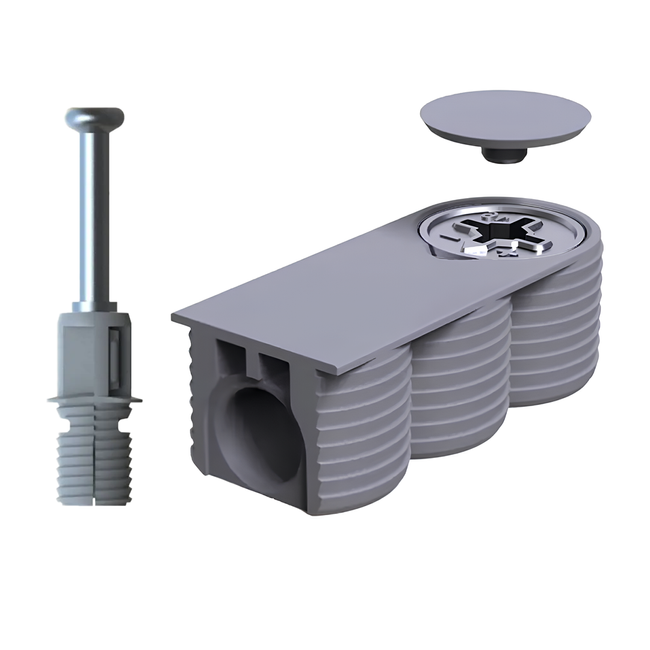

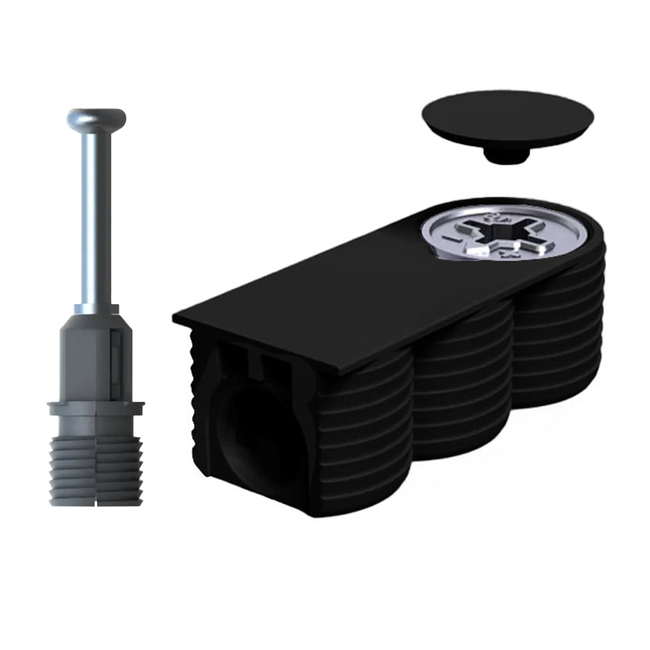

Złącze mimośrodowe LINCO do płyt od 18 mm - 50 kpl.
Opis produktu
Połączenia meblowe 18 mm

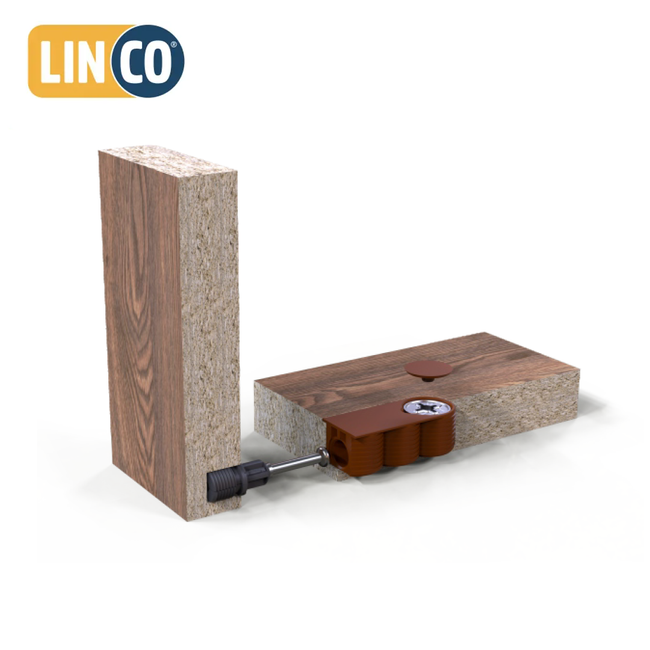

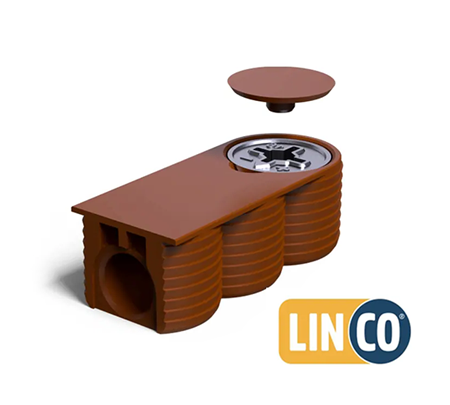

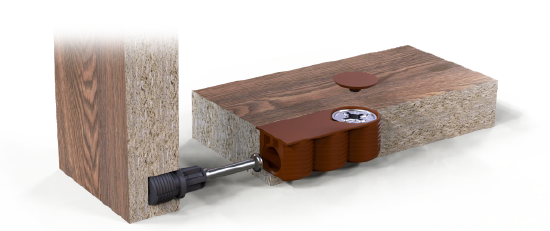

LINCO to mimośrodowe złącze do połączeń meblowych z płyt o grubości 18 mm. Obróbka gniazda pod złącze LINCO odbywa się na 3-osiowej maszynie CNC i wykonywana jest całkowicie na powierzchni elementu. Złącze idealnie nadaje się do produkcji korpusów i mebli skrzyniowych tj. różnego rodzaju zabudów, szaf czy regałów.
Zalety połączenia z LINCO:
- obróbka tylko na powierzchni elementu,
- wysoka estetyka,
- wysoka wytrzymałość połączenia,
- łatwe zamaskowanie złącza (7 kolorów).
Montaż i obróbka
Montaż złącza w gnieździe odbywa się przy pomocy młotka. Podobnie jak w przypadku standardowego mimośrodu połączenie skręcane jest przy pomocy śrubokręta. Złącze może zostać zlicowane z powierzchnią płyty.

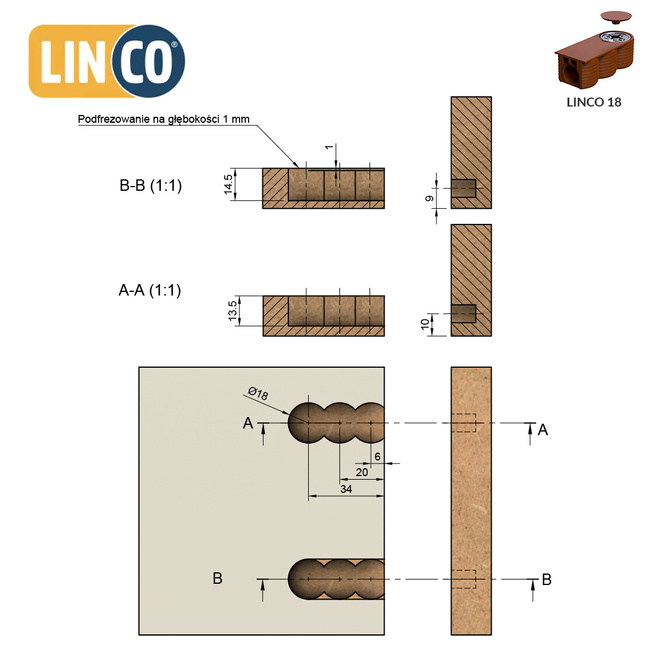

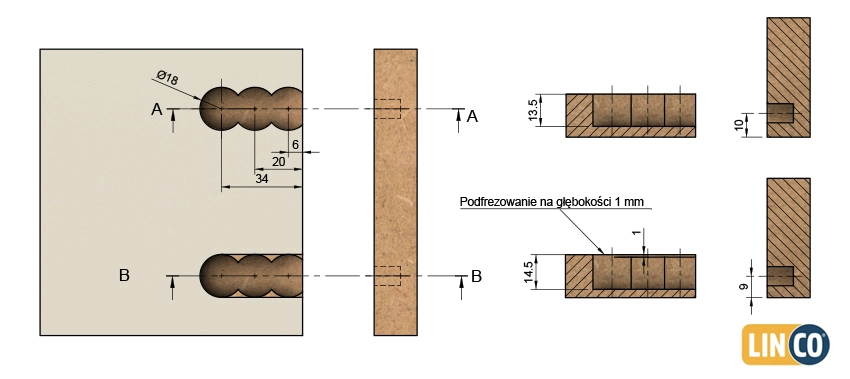

Gniazdo pod korpus Linco można wykonać na dwa sposoby:
- sposób A – wywiercenie trzech otworów o średnicy 18 mm,

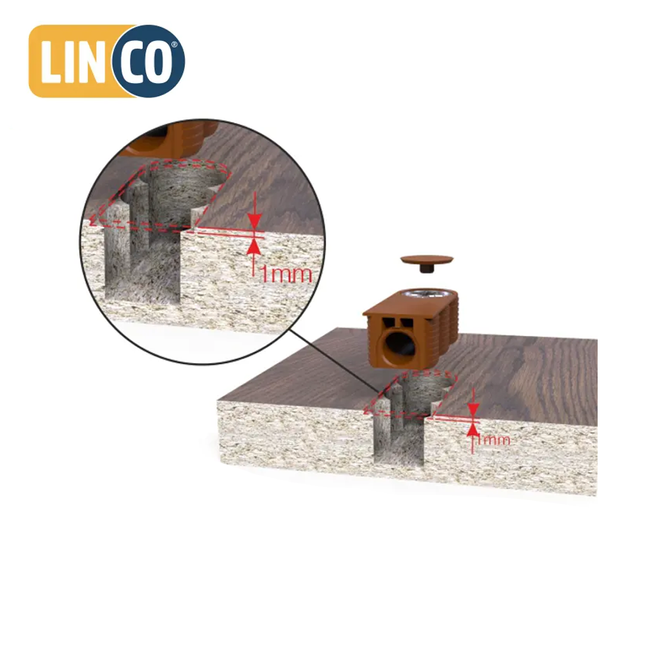

- sposób B (zlicowanie złącza z powierzchnią) - podfrezowanie na głębokości 1mm + wywiercenie trzech otworów o średnicy 18 mm.
W zależności wymagań projektu i jakości płyty, w celu zwiększenia siły połączenia w złączu można zastosować różne śruby i dedykowane tulejki montażowe.

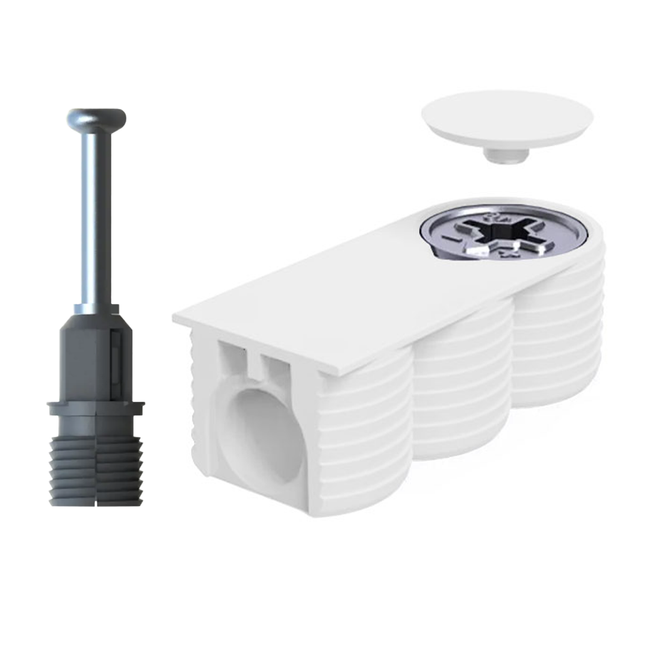

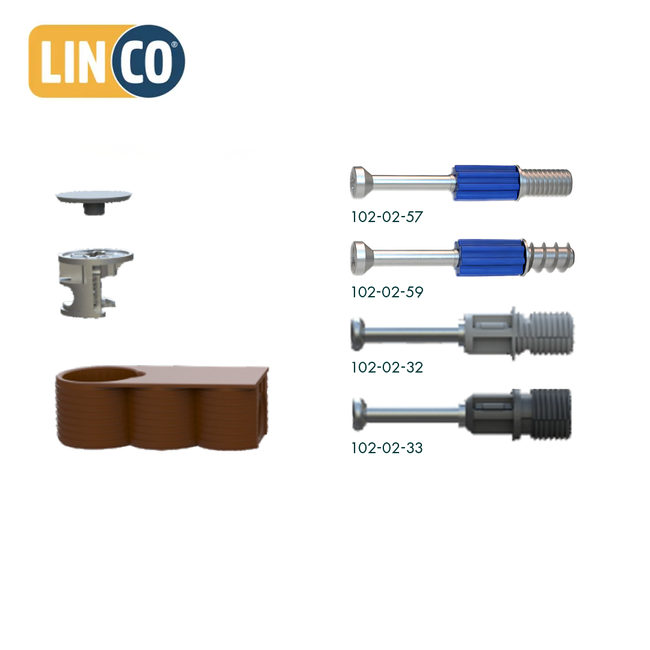

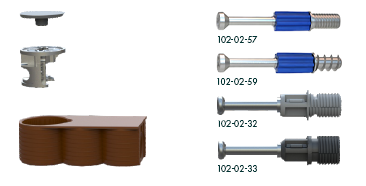

Śruby/trzpienie mimośrodowe

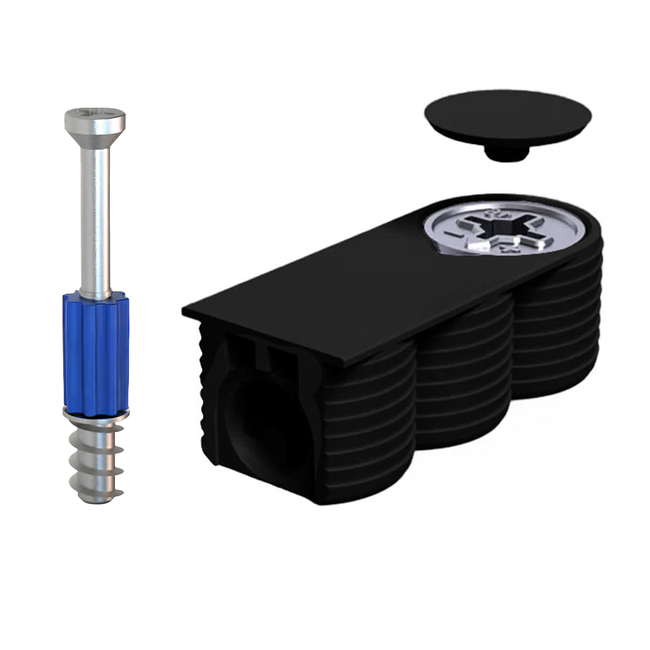

- śruby
- ⌀8 x 34 mm (102-02-32),

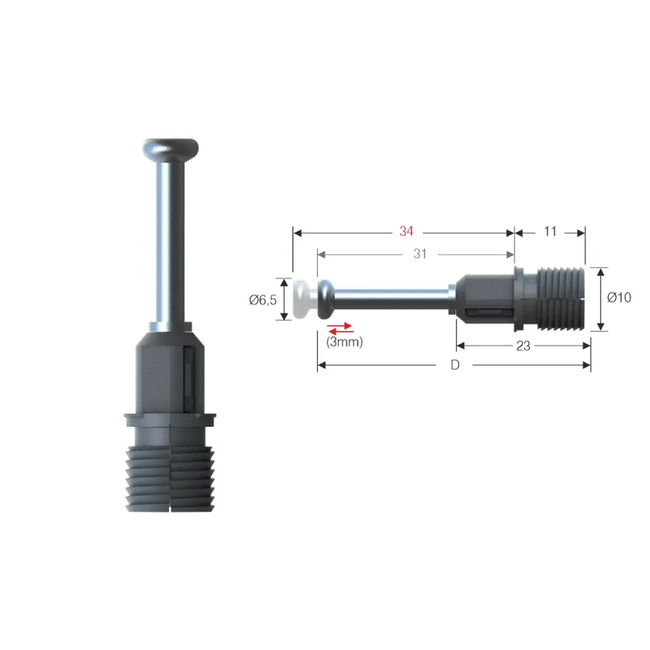

- ⌀10 x 34 mm (102-02-33),

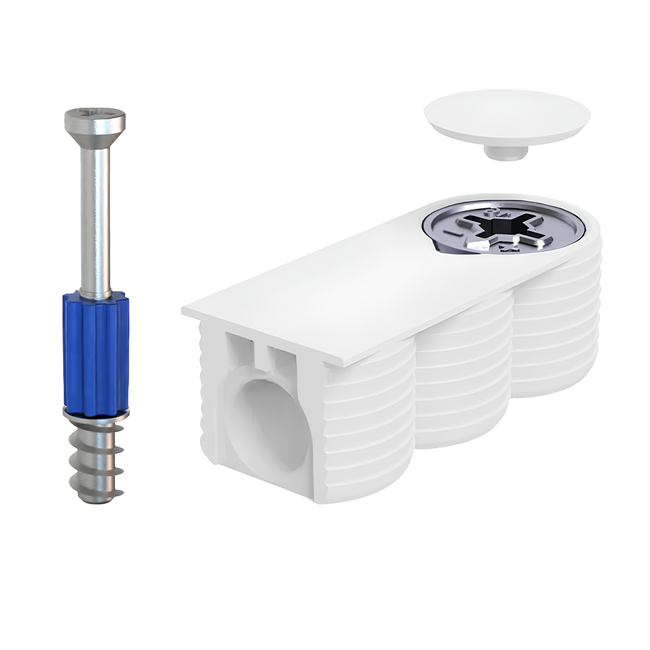

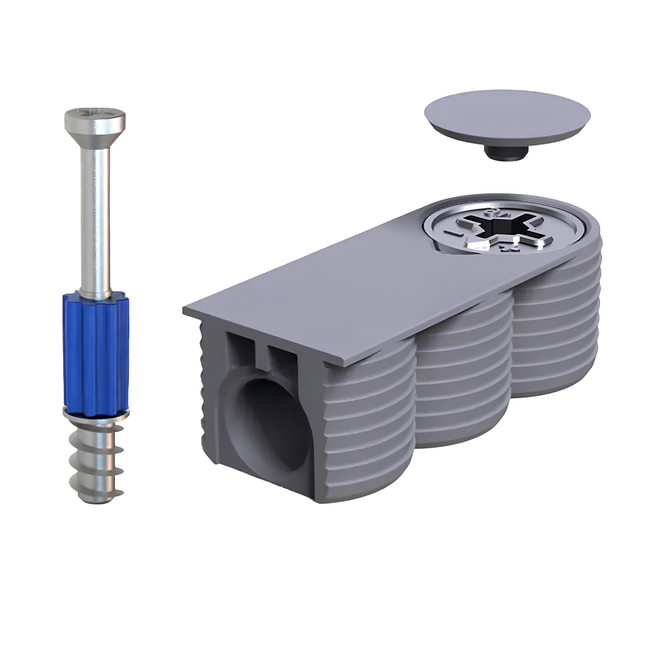

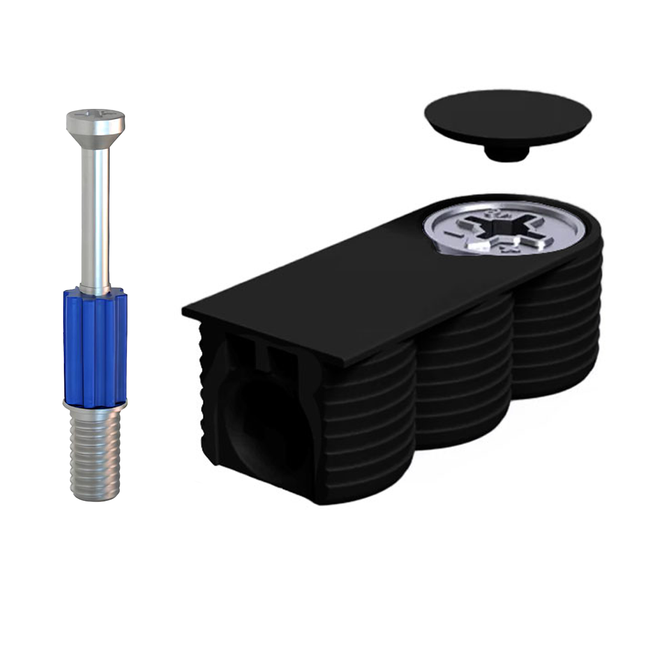

- trzpień EURO 34 mm, Ø6.2x11 (102-02-59),

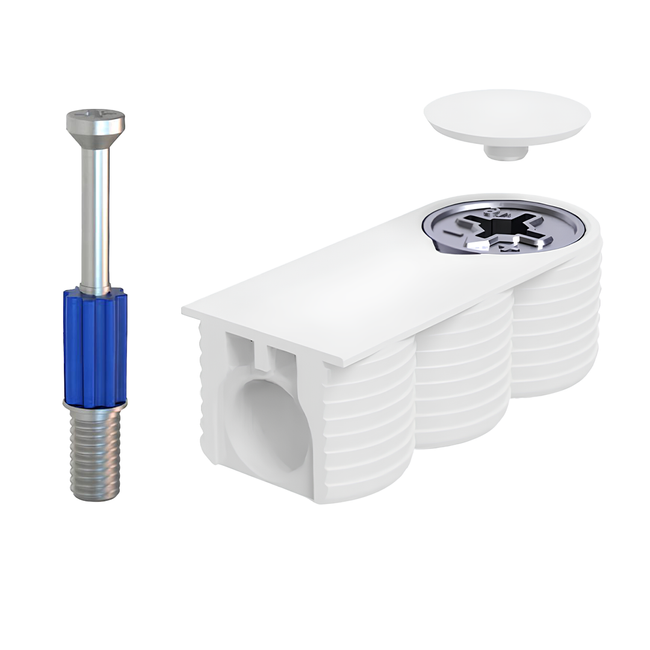

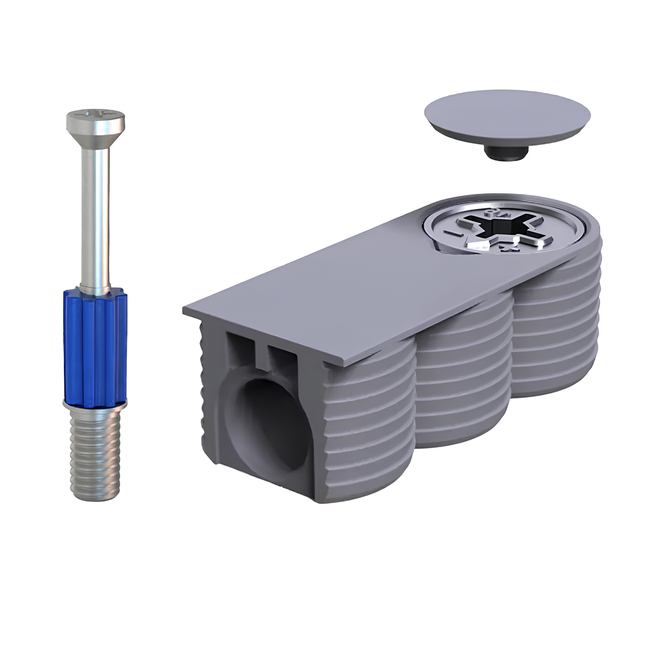

- trzpień M6, 9.5x34 mm, do montażu z mufami M6 (102-02-57),
Opakowania hurtowe

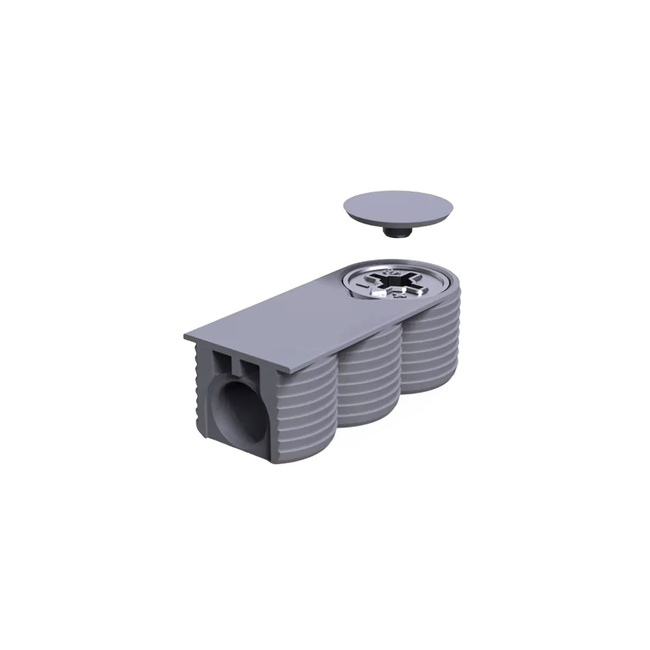

Elementy składowe do złącza Linco 18 tj. korpus i trzpień dostępne są również osobno, w opakowaniach hurtowych po 500 i 3000 szt.:
