Hakowe złącze meblowe z tolerancją DUO 35 mL
Opis produktu

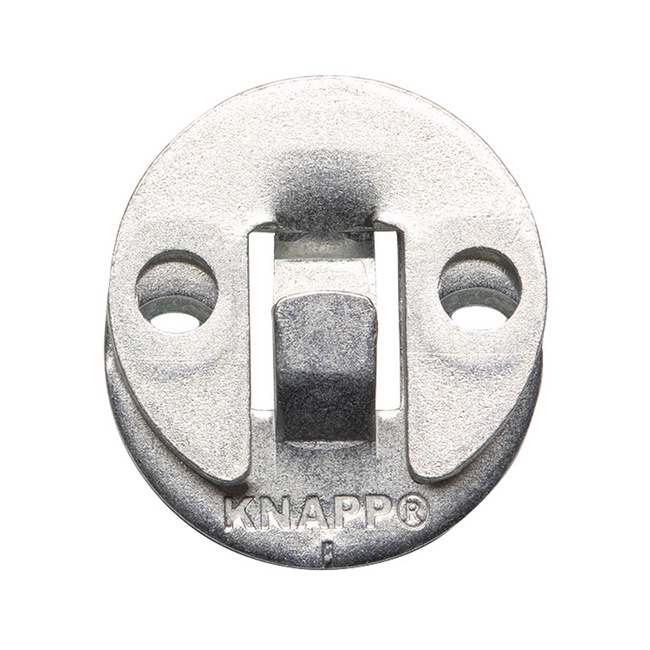

Zacznij tworzyć całkowicie niewidoczne i proste w montażu meble z dwuczęściowym złączem hakowym DUO35. Przygotowanie połączenia jest bardzo proste - wystarczy osadzić stalowe złącze w gnieździe o głębokości jedynie 3 mm i przykręcić je za pomocą dwóch wkrętów.
Czym jest system DUO?

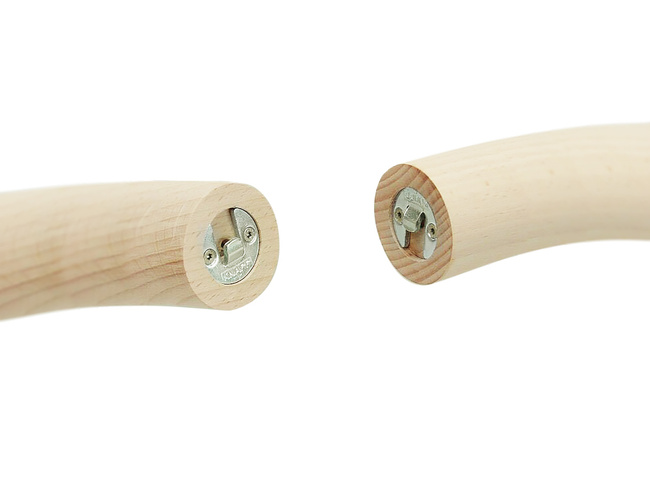

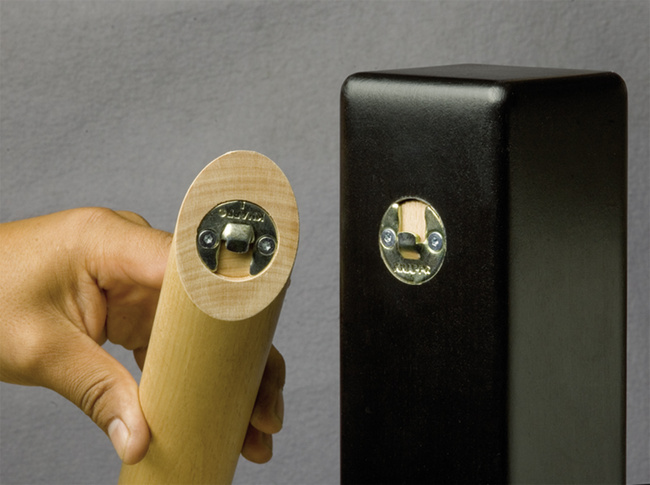

System złączy hakowych DUO to austriackie rozwiązanie firmy KNAPP, które rewolucjonizuje sposób łączenia elementów drewnianych. Dwa identyczne stalowe złącza zatrzaskują się ze sobą jak połączenia wpustowe, tworząc stabilne, samonośne połączenie bez użycia kleju.
W przeciwieństwie do tradycyjnych metod łączenia, system DUO nie wymaga głębokich wgłębień, długiego schnięcia kleju ani stosowania zacisków. Wystarczy płytkie gniazdo 3 mm, dwa wkręty na każde złącze i jedno kliknięcie – połączenie gotowe. To szczególnie cenne w produkcji seryjnej, montażu na budowie oraz wszędzie tam, gdzie liczy się szybkość, estetyka i możliwość demontażu.
Porównanie wersji systemu DUO
System DUO dostępny jest w różnych rozmiarach i wariantach, co pozwala dobrać idealne rozwiązanie do konkretnego projektu:
Rozmiary:
- DUO30 (Ø30 mm) – kompaktowy format do lżejszych konstrukcji, mniejszych elementów i subtelnych połączeń. Montaż na wkręty 3.5 × 16 mm
- DUO35 (Ø35 mm) – uniwersalny rozmiar do większości zastosowań, w tym paneli ściennych, schodów, okien i drzwi. Montaż na eurowkręty (zalecane 3.5 × 16 mm)

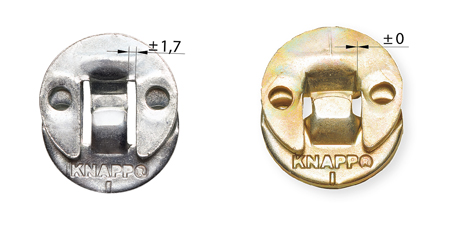

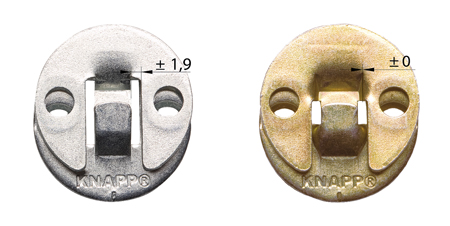

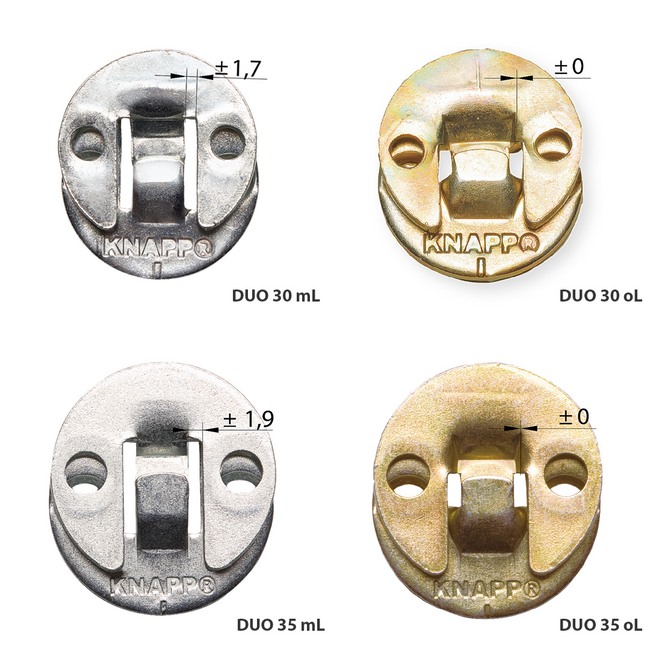

Warianty tolerancji:
- oL (ohne Luft) – bez tolerancji bocznej (kolor złoty/miedziany). Precyzyjne, sztywne połączenie bez możliwości regulacji. Elementy pozostają w dokładnie określonej pozycji. Dla projektów wymagających maksymalnej dokładności
- mL (mit Luft) – z tolerancją boczną (kolor srebrny) ±1,7 mm (DUO30) lub ±1,9 mm (DUO35). Umożliwia drobną regulację pozycji elementów po zamontowaniu, ułatwiając wyrównanie i kompensację niewielkich niedokładności.

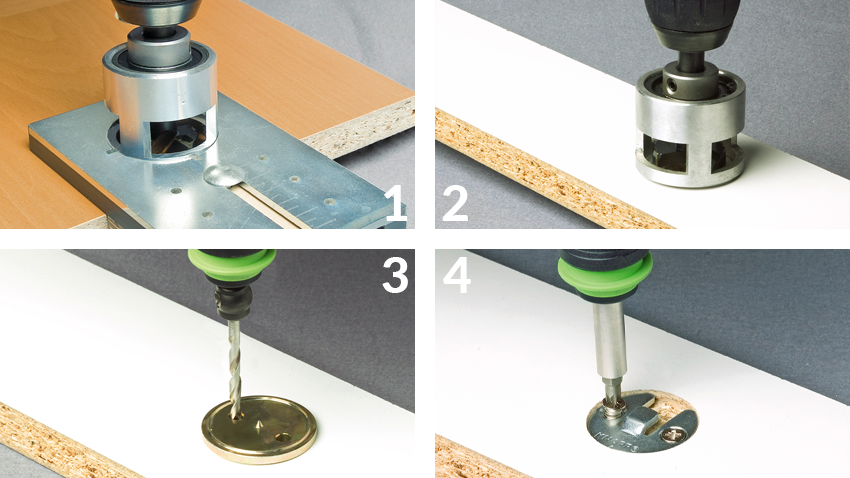

Jak to działa?

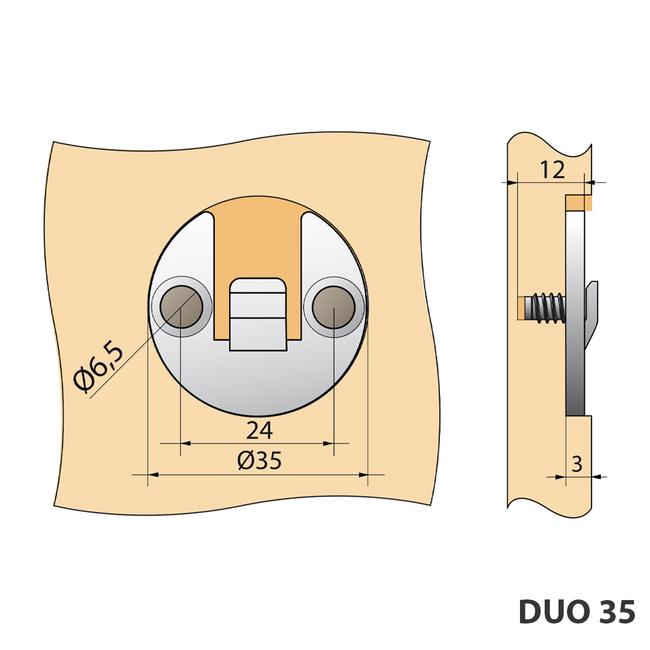

- Wywierć pierwsze gniazdo o głębokości 3 mm przy pomocy dedykowanego szablonu i wiertła Ø35 mm
- Przy pomocy punktora przenieś punkt montażowy i oznacz miejsce gniazda w drugim elemencie
- Wywierć gniazdo pod drugą część złączki
- Nawierć otwory pod wkręty przy pomocy dedykowanego wskaźnika

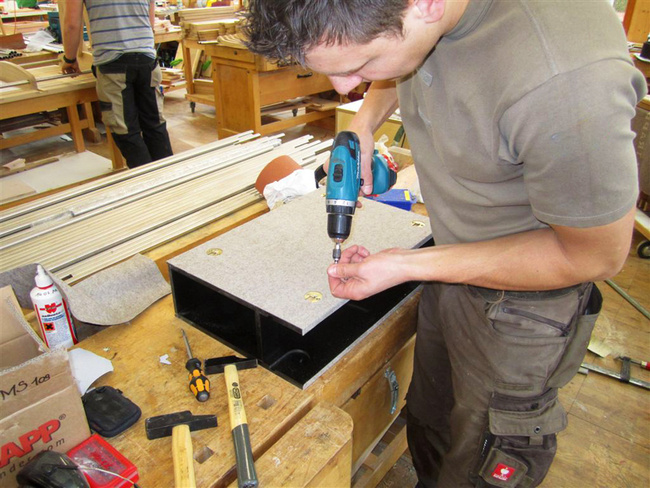

- Umieść złącze w gnieździe i przykręć (zalecane 3.5 × 16 mm)
- Połącz elementy.
Co zyskujesz dzięki złączce DUO?
- Niewidoczne połączenia do wszystkich płyt meblarskich i drewna – wymagają wykonania tylko dwóch płytkich otworów o głębokości 3 mm
- Rozłączne, samozaciskające połączenia – idealne do mebli modułowych, które możesz wielokrotnie montować i demontować
- Natychmiastowa stabilność – elementy są gotowe do obciążenia zaraz po zatrzaśnięciu, bez konieczności użycia kleju czy zacisków
- Wielokrotny demontaż bez utraty jakości – idealne do mebli modułowych, stoisk targowych, zabudów tymczasowych i wszędzie tam, gdzie potrzebujesz elastyczności

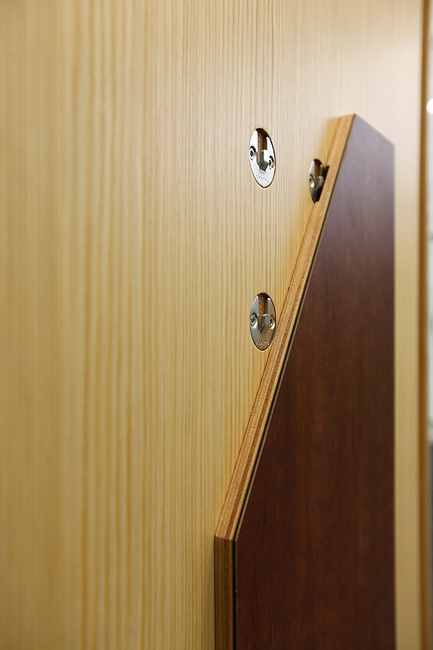

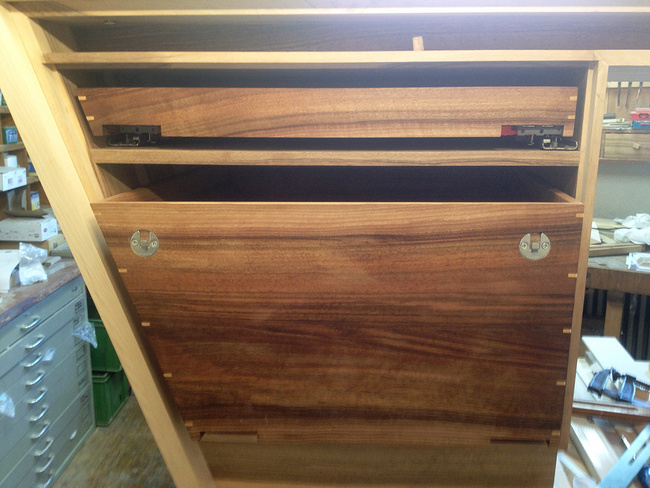

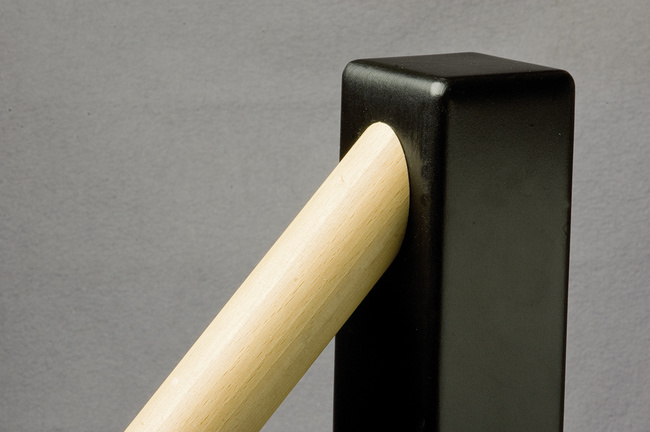

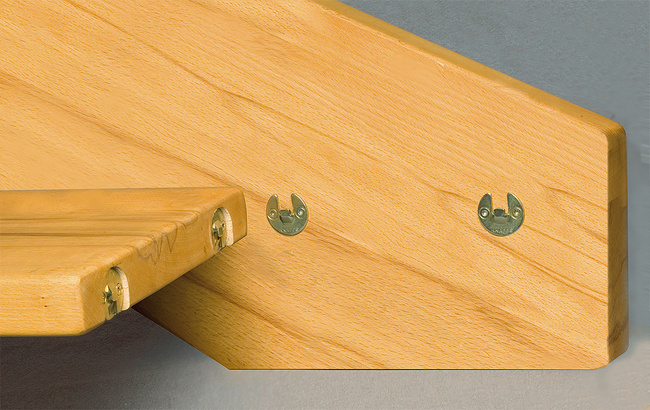

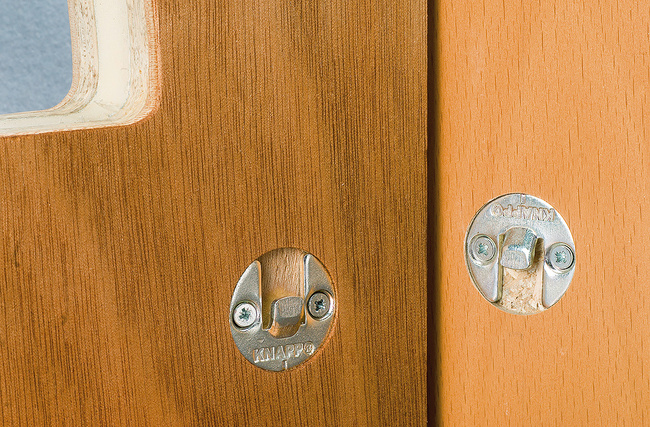

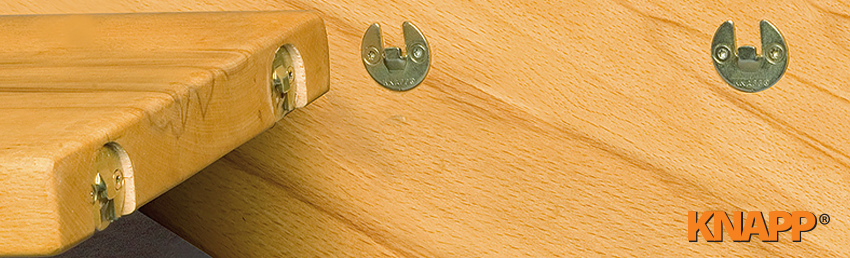

Typowe zastosowania: panele ścienne i okładziny architektoniczne, schody drewniane (stopnie i poręcze), meble modułowe RTA, okna i drzwi (montaż skrzydeł), wyposażenie sklepów i stoiska targowe, stolarka budowlana, zabudowy kuchenne i łazienkowe
Zakres dostawy
- 1 para złączy DUO35 mL oL (2 sztuki – komplet do wykonania jednego połączenia).
Uwaga: Wkręty należy zakupić osobno. Do montażu zalecamy eurowkręty 3,5 × 16 mm (4 sztuki na jedno połączenie). Do pracy potrzebne są także: wiertło Ø35 mm z ogranicznikiem głębokości, szablon do pozycjonowania oraz punktor centrujący.
