Opis produktu

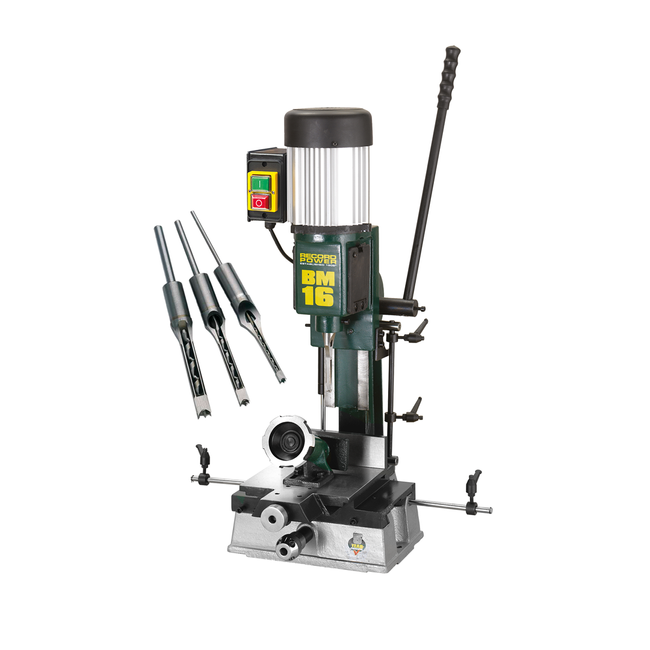

BM16 to kompaktowa dłutarka stołowa do drewna, z silnikiem o mocy 375 W, która oferuje wysoki poziom dokładności i łatwość obsługi. Posiada rozwiązania stosowane zazwyczaj w przemysłowych dłutownicach, a wszystko to oferowane jest w bardzo przystępnej cenie.
Stół dłutarki wykonany jest z precyzyjnie przygotowanego odlewu. Nie wymagający wysiłku przesuw stołu (po prowadnicach na jaskółczy ogon) umożliwia płynny ruch w kierunku przód-tył oraz na boki.
Dłutownica stolarska wzorowana na rozwiązaniach przemysłowych
Dłutarka daje użytkownikowi możliwość regulacji mechanizmu przesuwu poprzez regulację łatwo dostępnych prowadnic - pozwala to na uzyskiwanie wysokiej precyzji obróbki.
Zastosowany w maszynie ciężki i masywny zacisk, spotykany najczęściej w maszynach przemysłowych jest kluczową cechą stołu dłutarki - pozwala na bezpieczne i stabilne mocowanie elementu podczas obróbki, eliminując jego najmniejszy ruch. Możliwość zmiany pozycji zacisku pozwala na dopasowanie sposobu i miejsca mocowania do typu i wielkości obrabianego elementu.
Ruch dłuta podczas pracy jest bardzo płynny i precyzyjny, ponieważ jego mechanizm jest wyposażony w sprężynę gazową oraz regulowaną prowadnicę na jaskółczy ogon.
Dłutownica do drewna BM16 Record Power wyposażona jest w boczne i pionowe ograniczniki przesuwu, które pozwalają na łatwe ustawienie zarówno głębokości jak i szerokości wykonywanego otworu.
Właściwości dłutownicy BM16

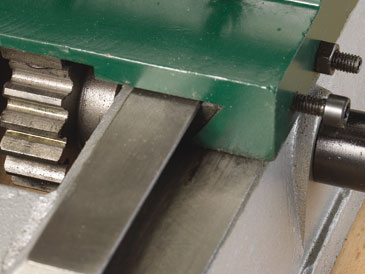

Nastawiane prowadnice
Prowadnice w kształcie jaskółczego ogona są zamocowane na kolumnie i do stołu umożliwiając ruch w przód/tył oraz przesuw liniowy. Mechanizmy posiadaja również śruby blokujące, umożliwiające bezpieczne zablokowanie stołu w wybranej pozycji.

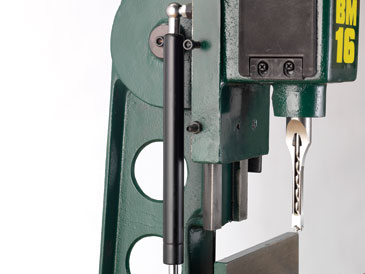

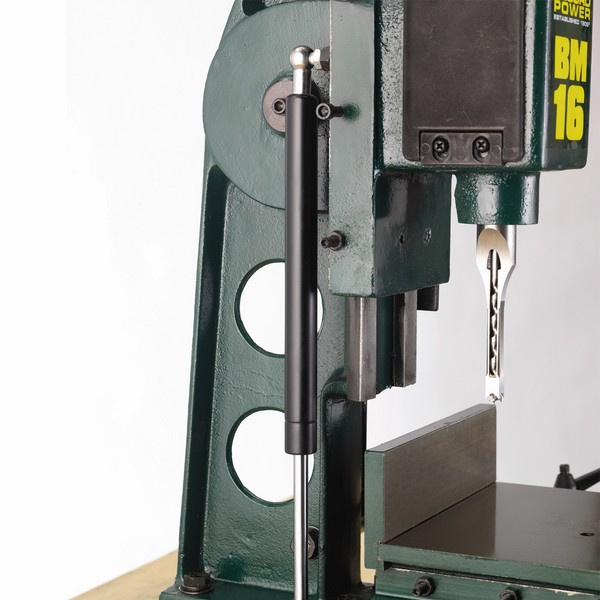

Sprężyna gazowa
Zastosowana w dłutarce sprężyna gazowa gwarantuje płynny ruch głowicy oraz pomaga w jej płynnym powrocie do pozycji wyjściowej.

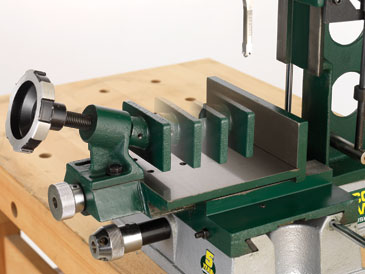

Żeliwny zacisk
Kombinacja trzech otworów w stole dłutarki oraz trzech rowków w podstawie zacisku, daje szerokie możliwości jeśli chodzi o mocowanie elementów, w zależności od ich wymiarów i kształtu.

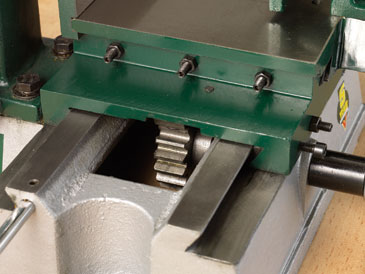

Przesuwny stół
Wysoka dokładność prowadzenia stołu zawdzięczana jest mechanizmowi zębatkowemu (odpowiedzialny za przesuw liniowy) oraz prowadnicy na jaskółczy ogon.

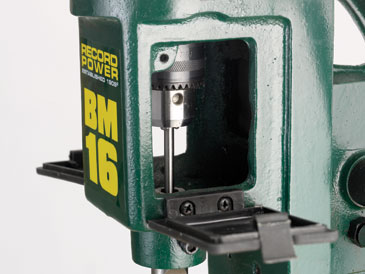

Łatwy dostęp
Głowica wyposażona została w otwór , które zapewnia łatwy dostęp do wnętrza głowicy, do uchwytu mocującego narzędzie. Dzięki temu zmiana dłuta jest szybką i prostą operacją.

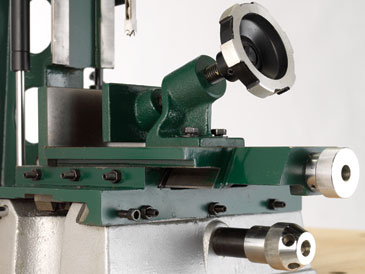

Precyzyjna regulacja
Wysoka dokładność maszyny zawdzięczana jest wyposażeniu mechanizmów przesuwu przód/tył oraz przesuwu bocznego w odrębne pokrętła.
Zakres dostawy:
- 1x dłutownica stolarska BM16,
- 1x instrukcja obsługi.
Dodatkowe materiały:
- Poradnik - Konserwacja: ustawianie stołu przesuwnego przy pomocy dłuta
- Poradnik - Konserwacja: regulacja posuwu głowicy (oś Z)
- Poradnik - Konserwacja: regulacja posuwu stołu (oś Y)
- Poradnik - Konserwacja: demontaż i reset ustawień stołu (oś X)
| Moc |
| 375 W (0.5 KM) |
| Zasilanie |
| 230 V, 50 Hz |
| Maks. głębokość wiercenia |
| 70 mm |
| Maks. wysokość elementu |
| 120 mm |
| Maks. głębokość elementu |
| 125 mm |
| Zakres uchwytu |
| 13 mm |
| Wielkość stołu |
| 180 x 157 mm |
| Przesuw stołu od boku do boku |
| 160 mm |
| Przesuw stołu przód/tył |
| 60 mm |
| Obroty wrzeciona |
| 1400 obr./min |
| Dopuszczalna wielkość dłut kwadratowych |
| 6 - 16 mm |
| Maksymalny skok dłuta |
| 130 mm |
| Odległość pomiędzy ogranicznikiem a środkiem dłuta |
| 70 mm |
| Poziom mocy akustycznej |
| < 85 dBA |
| Poziom ciśnienia akustycznego |
| < 85 dBA |
| Waga |
| 46 kg |
| Wymiary (dł. x szer. x wys.) |
| 300 x 270 x 700 mm |
