Opis produktu

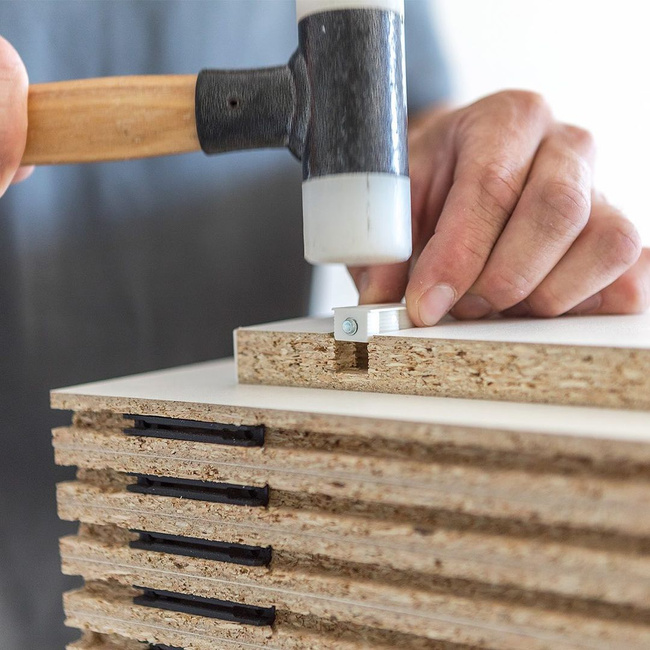

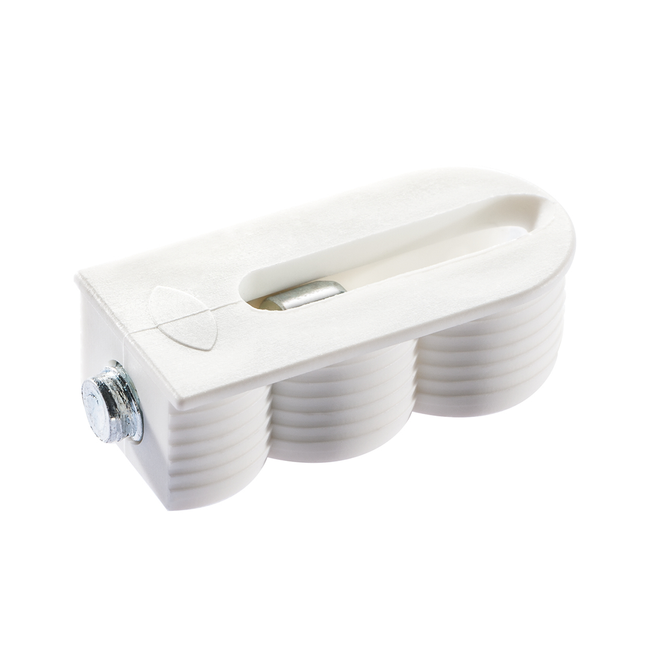

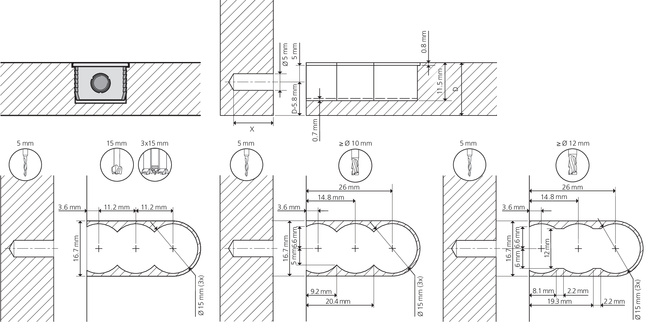

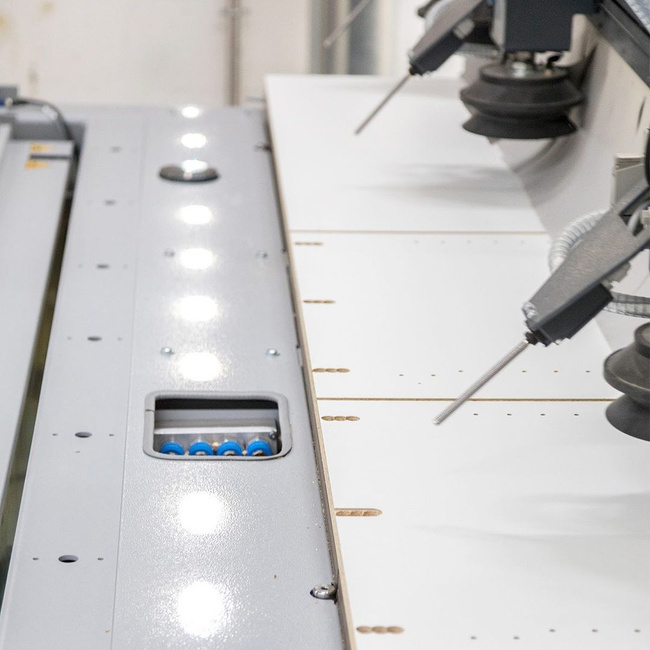

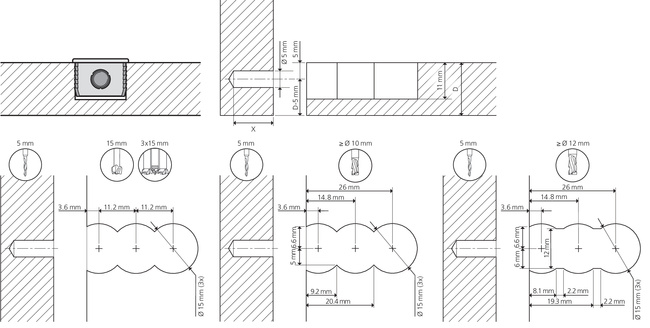

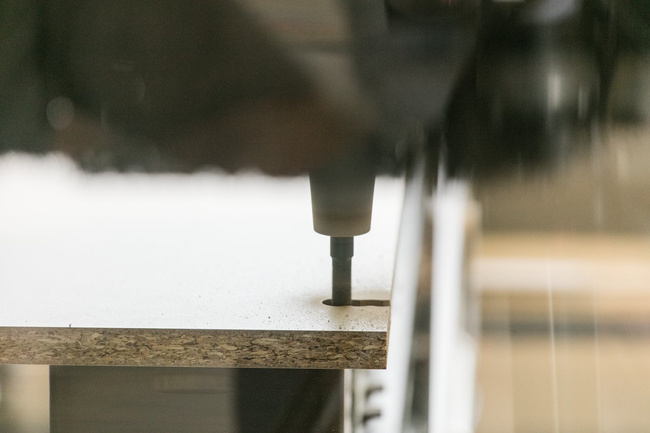

Cabineo 12 to złącze meblowe do korpusów, które bazuje na wierconym lub frezowanym gnieździe. Gniazdo pod złącze wykonuje się tylko i wyłącznie na powierzchni elementu co znacznie zmniejsza ilość operacji wykonywanych podczas procesu produkcji. Można do tego wykorzystać dowolną, 3-osiową maszynę CNC lub dedykowane szablony do obróbki ręcznej.
System Cabineo to doskonała inwestycja, która oznacza oszczędność czasu podczas obróbki i montażu. W porównaniu z Cabineo typu 8, połączenie wykonane ze śrubą 12 mm gwarantuje znacznie większą wytrzymałość i dużo większą siłę mocującą o wartości 900 N ≈ 90 kg.

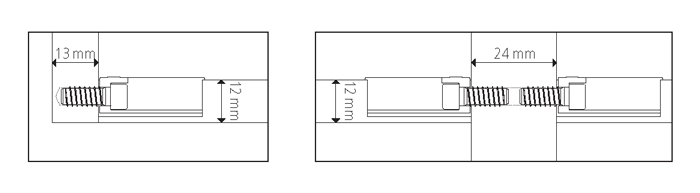

Połączenia od 13 mm

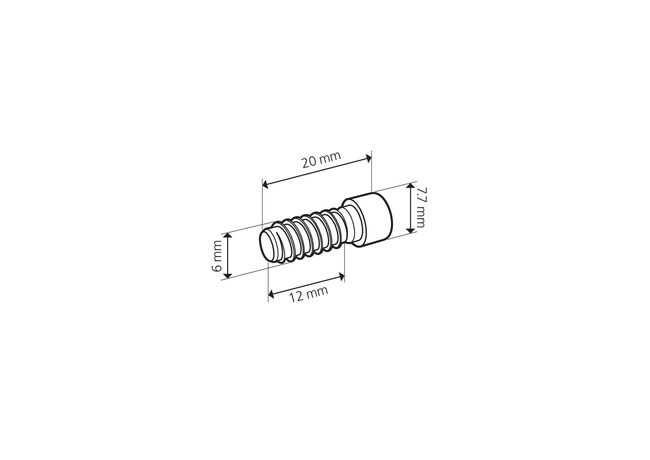

Zastosowana niklowana śruba o długości 12 mm wymusza grubość wykorzystywanego materiału. Dla połączeń narożnikowych minimalna grubość płyty wynosi 13 mm, natomiast do przegród środkowych wymagana jest płyta o grubości od 24 mm.
Dane techniczne

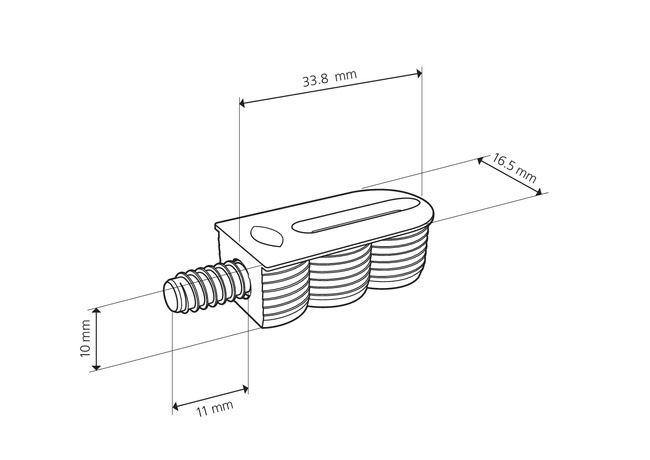

| Wymiary (dł. x szer. x wys.) | 33.8 × 16.5 × 10.8 mm |
| Frez | Ø12 mm lub mniejszy |
| Wiertło | Ø5 mm (otwór) i Ø15 mm (gniazdo) |
| Materiał korpusu | tworzywo sztuczne wzmocnione wł. szklanym |
| Tolerancja montażu | wzdłużna ± 1 mm |
| Wytrzymałość na rozciąganie (F1) | 900 N ≈ 90 kg |
| Wytrzymałość na ścinanie (F2) | 850 N ≈ 85 kg |
| Wytrzymałość na ścinanie (F3) | 400 N ≈ 40 kg |
| Siła mocująca (F4) | 900 N ≈ 90 kg |

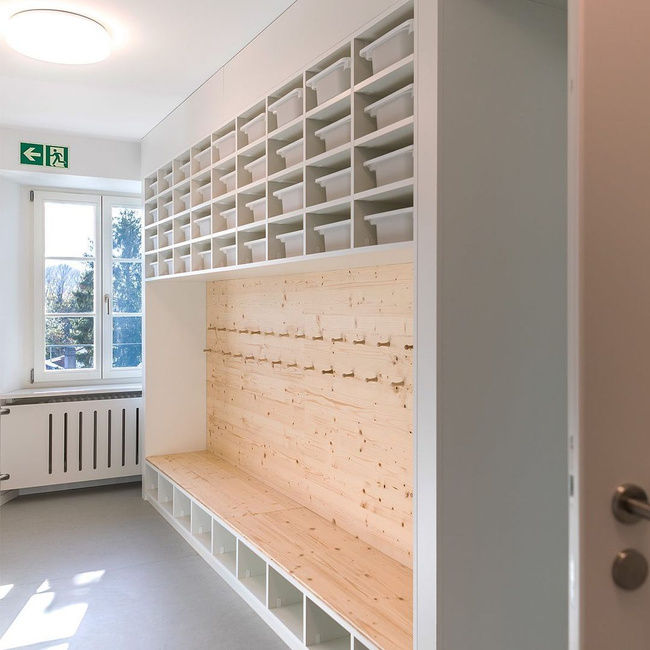

Zastosowanie:

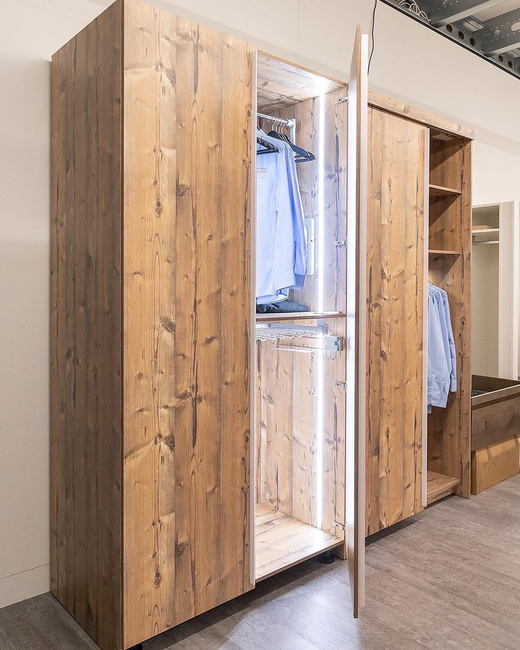

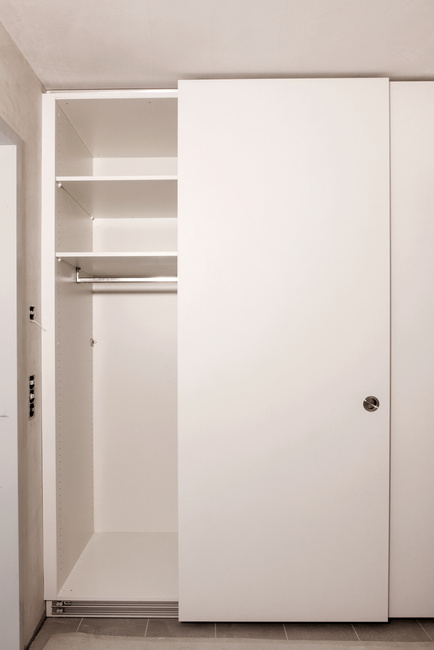

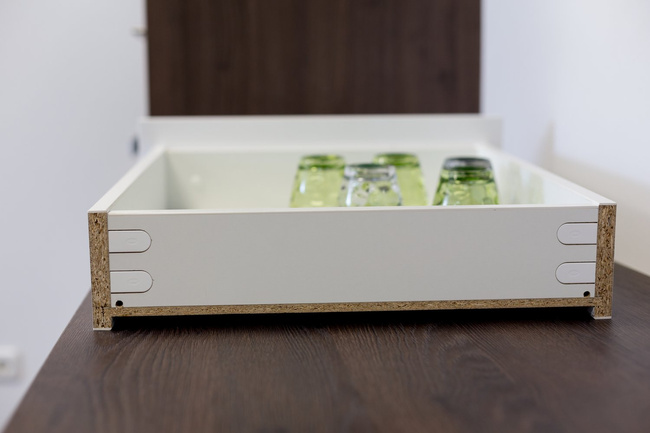

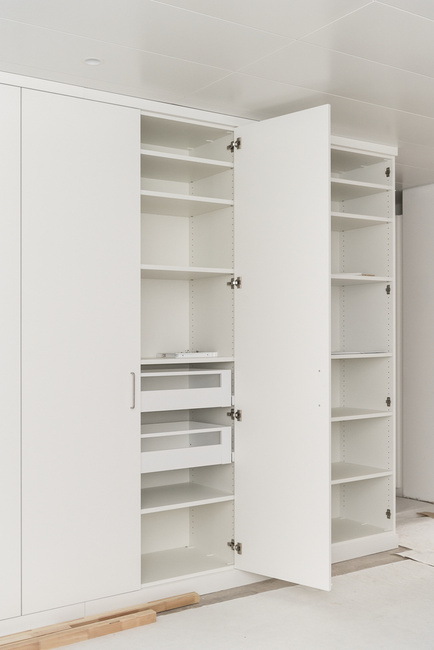

- meble kuchenne, regały, szafki i szafy ubraniowe itp.,
- wyposażenie wnętrz kamperów i przyczep kempingowych,
- zabudowy targowe.

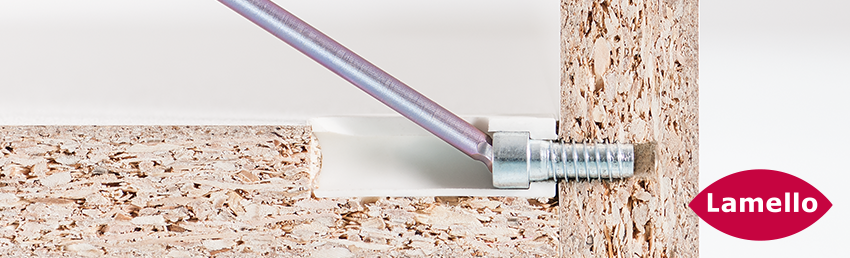

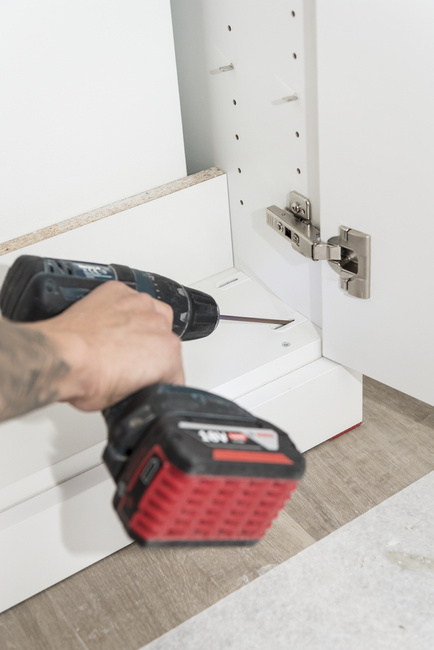

Skręcanie
Skręcenie połączenia jest bardzo proste. Wymagany do tego jest klucz imbusowy z kulką. Można to wykonać ręcznie, przy pomocy wkrętaka lub z wykorzystaniem wkrętarki. Klucze dostępne są w akcesoriach poniżej ⇓
Złączka Cabineo 12 dostępna jest w 4 wersjach:
- kolor: biały, 500 sztuk - art. nr 186320,
- kolor: biały, 2000 sztuk - art. nr 186321,
- kolor: czarny, 500 sztuk - art. nr 186330,
- kolor: czarny, 2000 sztuk - art. nr 186331.

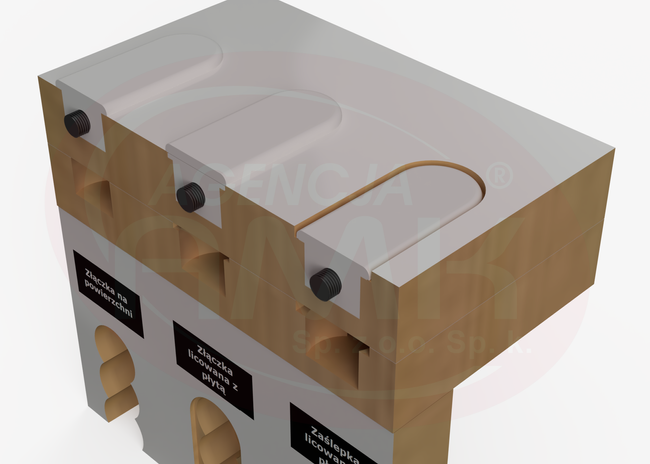

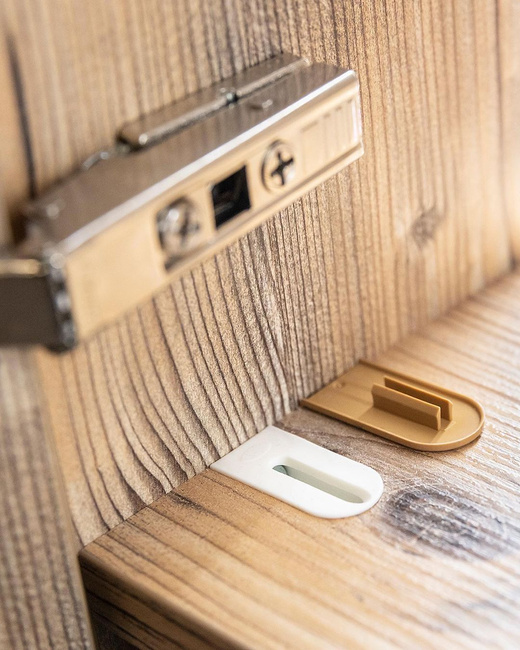

Maskowanie połączenia
System Cabineo daje możliwość bardzo estetycznego wykończenia mebla. Lamello oferuje zaślepki maskujące do złączek Cabineo, dostępne w 12 kolorach, które pozwalają na skutecznie zamaskować połączenia w płytach w kolorze innym niż biały czy czarny.
